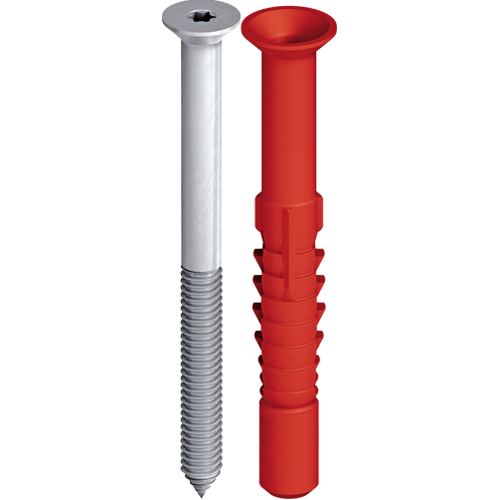

EJOT® SDF-S-14A

SDF-S-14A

Caratteristiche

  • Applicazioni

    • Ancoraggio di elementi in legno o metallo
    • Per sistemi non portanti secondo EAD 330284-00-0604
    • Adatto al fissaggio di portoni, porte, serramenti e listelli

  • Caratteristiche

    • Omologato per tutti i materiali da costruzione
    • Zona di espansione ottimizzata per una perfetta tenuta anche su materiali più problematici
    • Espansione radiale a 360º per una maggior sicurezza di ancoraggio.
    • Superficie della vite priva di cromo esavalente Cr(VI)
    • Riconoscimento del prodotto grazie a una colorazione diversa del tassello
    • Doppia alettatura di sicurezza antitorsione per un montaggio più sicuro
    • Testa svasata

    Tipologia di supporto
    Approvato per:

    • Calcestruzzo fessurato
    • Calcestruzzo non fessurato
    • Mattoni
    • Mattoni forati
    • Calcestruzzo cellulare

  • Dati tecnici

    • Diametro: 14 mm
    • Profondità di foratura  ≥ t: 80 mm
    • Profondità di ancoraggio ≥  hv : 70 mm
    • Azionamento: TX40

    Valori caratteristici

    • Resistenza a trazione NRk,p su calcestruzzo C12/15: 8,50 kN
    • FRk Mattone pieno Mz 20-1,8, NF: 2,50 kN
    • FRk Blocco pieno in arenaria calcarea KS 36, NF: 5,50 kN
    • FRk Blocco pieno in arenaria calcarea KS 20, 8 DF: 6,00 kN
    • FRk Calcestruzzo cellulare allegerito: 1,61 kN
    • FRk Mattone forato 12-0,9 NF: 2,00 kN
    • FRk Blocco forato in arenaria calcarea 12,4 DF: 1,50 kN
    • Resistenza al taglio VRk,s
      • Tassello con vite in acciaio: 21,70 kN
    • Momento flettente MRk,s
      • Tassello con vite in acciaio: 62,50 kN

    Note

    Attenersi alla Valutazione Tecnica Europea ETA-15/0027 per la progettazione e la posa del prodotto. Ulteriori informazioni sui parametri e sui carichi ammissibili si trovano nelle omologazioni. Per i supporti di qualità sconosciuta, la capacità di carico deve essere determinata attraverso prove di strappo sulla struttura.

Ulteriori lunghezze disponibili su richiesta

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Materiale Lunghezza tassello mm Spessore serrabile B ≥ mm Unità d´imballo
    SDF-S-14Ax120-V 8591120430 14.0 Acciaio al carbonio 120.0 50.0 50

    Dati tecnici

    Diametro filetto
    14.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    120.0
    Spessore serrabile B ≥
    50.0
    Descrizione articolo
    SDF-S-14Ax120-V
    Unità d´imballo
    50
    SDF-S-14Ax140-V 8591140430 14.0 Acciaio al carbonio 140.0 70.0 50

    Dati tecnici

    Diametro filetto
    14.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    140.0
    Spessore serrabile B ≥
    70.0
    Descrizione articolo
    SDF-S-14Ax140-V
    Unità d´imballo
    50
    SDF-S-14Ax160-V 8591160430 14.0 Acciaio al carbonio 160.0 90.0 50

    Dati tecnici

    Diametro filetto
    14.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    160.0
    Spessore serrabile B ≥
    90.0
    Descrizione articolo
    SDF-S-14Ax160-V
    Unità d´imballo
    50
    SDF-S-14Ax180-V 8591180430 14.0 Acciaio al carbonio 180.0 110.0 50

    Dati tecnici

    Diametro filetto
    14.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    180.0
    Spessore serrabile B ≥
    110.0
    Descrizione articolo
    SDF-S-14Ax180-V
    Unità d´imballo
    50
    SDF-S-14Ax200-V 8591200430 14.0 Acciaio al carbonio 200.0 130.0 50

    Dati tecnici

    Diametro filetto
    14.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    200.0
    Spessore serrabile B ≥
    130.0
    Descrizione articolo
    SDF-S-14Ax200-V
    Unità d´imballo
    50
    SDF-S-14Ax220-V 8591220430 14.0 Acciaio al carbonio 220.0 150.0 50

    Dati tecnici

    Diametro filetto
    14.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    220.0
    Spessore serrabile B ≥
    150.0
    Descrizione articolo
    SDF-S-14Ax220-V
    Unità d´imballo
    50
    SDF-S-14Ax240-V 8591240430 14.0 Acciaio al carbonio 240.0 170.0 25

    Dati tecnici

    Diametro filetto
    14.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    240.0
    Spessore serrabile B ≥
    170.0
    Descrizione articolo
    SDF-S-14Ax240-V
    Unità d´imballo
    25
    SDF-S-14Ax260-V 8591260430 14.0 Acciaio al carbonio 260.0 190.0 25

    Dati tecnici

    Diametro filetto
    14.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    260.0
    Spessore serrabile B ≥
    190.0
    Descrizione articolo
    SDF-S-14Ax260-V
    Unità d´imballo
    25
    SDF-S-14Ax280-V 8591280430 14.0 Acciaio al carbonio 280.0 210.0 25

    Dati tecnici

    Diametro filetto
    14.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    280.0
    Spessore serrabile B ≥
    210.0
    Descrizione articolo
    SDF-S-14Ax280-V
    Unità d´imballo
    25
    SDF-S-14Ax300-V 8591300430 14.0 Acciaio al carbonio 300.0 230.0 25

    Dati tecnici

    Diametro filetto
    14.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    300.0
    Spessore serrabile B ≥
    230.0
    Descrizione articolo
    SDF-S-14Ax300-V
    Unità d´imballo
    25
