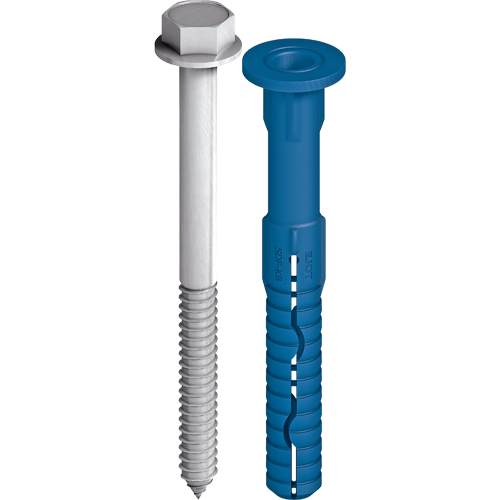

EJOT® SDF-KB-14U

Caratteristiche

  • Applicazioni

    • Fissaggio di staffe di ancoraggio per i profili di facciate ventilate su sottostrutture in muratura piena o forata
    • Per L'installazione in calcestruzzo leggero, poroso
  • Caratteristiche

    • Azionamento con chiave esagonale
    • Doppia alettatura di sicurezza antorsione per un montaggio sicuro
    • Vite in acciaio zincato senza cromo esavalente
    • Elevata capacità di carico
    • Riconoscimento del prodotto grazie a una colorazione diversa del tassello
  • Dati tecnici

    • Azionamento: Chiave esagonale SW17
    • Profondità foratura ≥ t: 80 mm
    • Profondità di ancoraggio ≥ hv:70 mm

    Valori consigliati

    • Resistenza a trazione NRk,p su calcestruzzo C12/15: 1.8 kN
    • Mattone pieno ≥ Mz 12: 0.6 kN
    • Mattone pieno non forato≥ Mz 12: 0.8 kN
    • Blocchi  pieni in arenaria calcarea ≥ KS 12: 0.6 kN
    • Blocchi  pieni in arenaria calcarea ≥ KS 12: 0.8 kN
    • Mattone forato ≥ Hlz 12: 0.5 kN
    • Blocchi forati in arenaria calcarea ≥ KSL 6: 0.6 kN
    • Blocchi in CLS allegerito ≥ Hbl 2: 0.3 kN
    • Mattone pieno allegerito ≥ V 2: 0.5 kN
    • Calcestruzzzo allegerito(hv ≥ 90 mm): 0.7 k
    • Momento flettente MRk,s
      • Tassello con vite in acciaio zincato: 26.3 Nm
      • Tassello con vite in acciaio inox A4: 24.7 Nm

    Note
    Attenersi alle indicazioni della certificazione per i carichi di progetto Z-21-2-589
