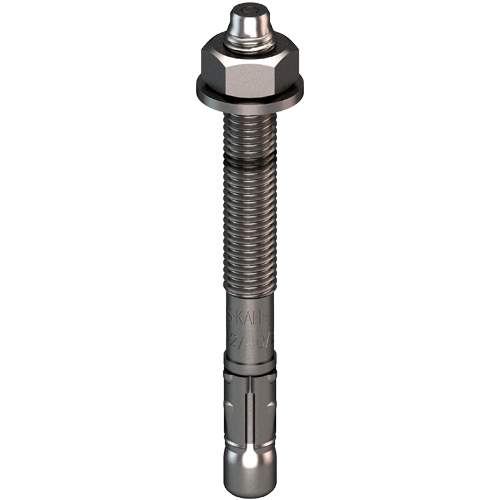

EJOT® BA-E Plus

Caratteristiche

  • Applicazioni

    • Fissaggio su sottostrutture in calcestruzzo fessurato o non fessurato ≥ C20/25

    • Adatto anche per pietra naturale

    • Per ambienti umidi

    • Per ambienti industriali o costieri

    • Fissaggio di carichi medi e pesanti



  • Caratteristiche

    • Acciaio inox A4

    • Acciaio di alta qualità HCR 1.4529 disponibile su richiesta

    • Certificazione per calcestruzzo, opzione 1

    • Classe di resistenza al fuoco F30, F60, F90, F120



    Note
    I valori riportati si riferiscono ad applicazioni su calcestruzzo fessurato C20/25. Carico certificato del tassello per trazione centrale su calcestruzzo fessurato.

  • Dati tecnici

    • Design completamente nuovo
    • M10 e M12 con 2 diverse profondità di ancoraggio
      M10: 40 mm e 60 mm
      M12: 50 mm e 70 mm
      M16: 85 mm
    • Marcatura colorata sulla filettatura per la profondità di posa
    • La lunghezza dell'ancoraggio è indicato sulla testa del bullone con una lettera
    • Installazione anche in calcestruzzo più sottile rispetto al passato:
      M8: 80 mm contro 100 mm
      M10: 100 mm contro 120 mm
    • Prestazione sismica C1 / C2

Filtro

Filtri selezionati

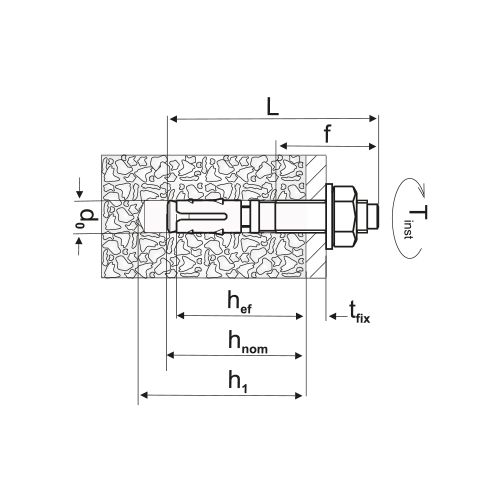

    Descrizione articolo Codice articolo Diametro filetto mm Lunghezza mm Spessore serrabile B ≥ mm Profondità foro ≤ mm Unità d´imballo
    BA-E Plus 8/23/10 9650005310 8.0 75.0 23.0 47.0 50

    Dati tecnici

    Diametro filetto
    8.0
    Lunghezza
    75.0
    Spessore serrabile B ≥
    23.0
    Profondità foro ≤
    47.0
    Materiale
    Acciao Inox A4
    Descrizione articolo
    BA-E Plus 8/23/10
    Unità d´imballo
    50
    BA-E Plus 8/43/30 9650005312 8.0 95.0 43.0 47.0 50

    Dati tecnici

    Diametro filetto
    8.0
    Lunghezza
    95.0
    Spessore serrabile B ≥
    43.0
    Profondità foro ≤
    47.0
    Materiale
    Acciao Inox A4
    Descrizione articolo
    BA-E Plus 8/43/30
    Unità d´imballo
    50
    BA-E Plus 8/63/50 9650005314 8.0 115.0 63.0 47.0 40

    Dati tecnici

    Diametro filetto
    8.0
    Lunghezza
    115.0
    Spessore serrabile B ≥
    63.0
    Profondità foro ≤
    47.0
    Materiale
    Acciao Inox A4
    Descrizione articolo
    BA-E Plus 8/63/50
    Unità d´imballo
    40
    BA-E Plus 8/98/85 9650005316 8.0 150.0 98.0 47.0 40

    Dati tecnici

    Diametro filetto
    8.0
    Lunghezza
    150.0
    Spessore serrabile B ≥
    98.0
    Profondità foro ≤
    47.0
    Materiale
    Acciao Inox A4
    Descrizione articolo
    BA-E Plus 8/98/85
    Unità d´imballo
    40
    BA-E Plus 10/10/- 9650005323 10.0 72.0 10.0 55.0 40

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    72.0
    Spessore serrabile B ≥
    10.0
    Profondità foro ≤
    55.0
    Materiale
    Acciao Inox A4
    Descrizione articolo
    BA-E Plus 10/10/-
    Unità d´imballo
    40
    BA-E Plus 10/30/10 9650005325 10.0 92.0 30.0 55.0 40

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    92.0
    Spessore serrabile B ≥
    30.0
    Profondità foro ≤
    55.0
    Materiale
    Acciao Inox A4
    Descrizione articolo
    BA-E Plus 10/30/10
    Unità d´imballo
    40
    BA-E Plus 10/40/20 9650005326 10.0 102.0 40.0 55.0 25

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    102.0
    Spessore serrabile B ≥
    40.0
    Profondità foro ≤
    55.0
    Materiale
    Acciao Inox A4
    Descrizione articolo
    BA-E Plus 10/40/20
    Unità d´imballo
    25
    BA-E Plus 10/50/30 9650005327 10.0 112.0 50.0 55.0 25

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    112.0
    Spessore serrabile B ≥
    50.0
    Profondità foro ≤
    55.0
    Materiale
    Acciao Inox A4
    Descrizione articolo
    BA-E Plus 10/50/30
    Unità d´imballo
    25
    BA-E Plus 10/70/50 9650005329 10.0 132.0 70.0 55.0 25

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    132.0
    Spessore serrabile B ≥
    70.0
    Profondità foro ≤
    55.0
    Materiale
    Acciao Inox A4
    Descrizione articolo
    BA-E Plus 10/70/50
    Unità d´imballo
    25
    BA-E Plus 10/100/80 9650005331 10.0 162.0 100.0 55.0 25

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    162.0
    Spessore serrabile B ≥
    100.0
    Profondità foro ≤
    55.0
    Materiale
    Acciao Inox A4
    Descrizione articolo
    BA-E Plus 10/100/80
    Unità d´imballo
    25
