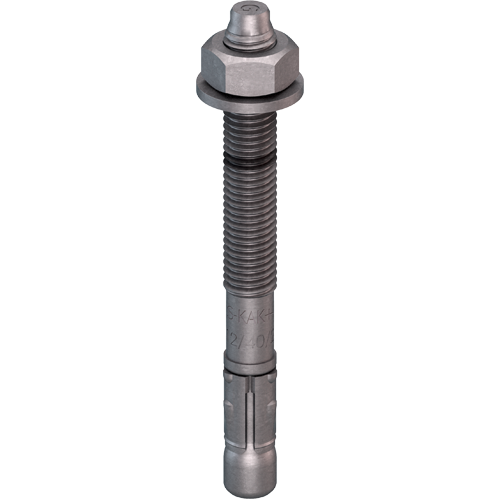

EJOT® BA-F Plus

BA-F-Plus_foto1
Produktbild2
Produktbild3

Caratteristiche

  • Applicazioni

    • Fissaggio su sottostrutture in calcestruzzo fessurato o non fessurato≥ C20/25
    • Per ambienti interni e asciutti
    • Adatto anche per pietra naturale
    • Fissaggio di carichi medi e pesanti

  • Caratteristiche

    • Acciaio al carbonio, zincato a caldo
    • Certificazione per calcestruzzo, opzione 1
    • Classe di resistenza al fuoco F30, F60, F90, F120
    • Per una migliore resistenza alla corrosione



    Note
    I valori riportati si riferiscono ad applicazioni su calcestruzzo fessurato C20/25. Carico certificato del tassello per trazione centrale su calcestruzzo fessurato.

  • Dati tecnici

    • Design completamente nuovo
    • M10 e M12 con 2 diverse profondità di ancoraggio
      M10: 40 mm e 60 mm
      M12: 50 mm e 70 mm
      M16: 85 mm
    • Marcatura colorata sulla filettatura per la profondità di posa
    • La lunghezza dell'ancoraggio è indicato sulla testa del bullone con una lettera
    • Installazione anche in calcestruzzo più sottile rispetto al passato:
      M8: 80 mm contro 100 mm
      M10: 100 mm contro 120 mm

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Lunghezza mm Spessore serrabile B ≥ mm Profondità foro ≤ mm Unità d´imballo
    BA-F Plus 8/43/30 9650003312 8.0 95.0 43.0 47.0 50

    Dati tecnici

    Diametro filetto
    8.0
    Lunghezza
    95.0
    Spessore serrabile B ≥
    43.0
    Profondità foro ≤
    47.0
    Materiale
    Zincato a caldo
    Descrizione articolo
    BA-F Plus 8/43/30
    Unità d´imballo
    50
    BA-F Plus 10/10/- 9650003323 10.0 72.0 10.0 55.0 40

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    72.0
    Spessore serrabile B ≥
    10.0
    Profondità foro ≤
    55.0
    Materiale
    Zincato a caldo
    Descrizione articolo
    BA-F Plus 10/10/-
    Unità d´imballo
    40
    BA-F Plus 10/30/10 9650003325 10.0 92.0 30.0 55.0 40

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    92.0
    Spessore serrabile B ≥
    30.0
    Profondità foro ≤
    55.0
    Materiale
    Zincato a caldo
    Descrizione articolo
    BA-F Plus 10/30/10
    Unità d´imballo
    40
    BA-F Plus 10/40/20 9650003326 10.0 102.0 40.0 55.0 25

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    102.0
    Spessore serrabile B ≥
    40.0
    Profondità foro ≤
    55.0
    Materiale
    Zincato a caldo
    Descrizione articolo
    BA-F Plus 10/40/20
    Unità d´imballo
    25
    BA-F Plus 10/50/30 9650003327 10.0 112.0 50.0 55.0 25

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    112.0
    Spessore serrabile B ≥
    50.0
    Profondità foro ≤
    55.0
    Materiale
    Zincato a caldo
    Descrizione articolo
    BA-F Plus 10/50/30
    Unità d´imballo
    25
    BA-F Plus 12/10/- 9650003338 12.0 88.0 10.0 70.0 20

    Dati tecnici

    Diametro filetto
    12.0
    Lunghezza
    88.0
    Spessore serrabile B ≥
    10.0
    Profondità foro ≤
    70.0
    Materiale
    Zincato a caldo
    Descrizione articolo
    BA-F Plus 12/10/-
    Unità d´imballo
    20
    BA-F Plus 12/25/5 9650003340 12.0 103.0 25.0 70.0 20

    Dati tecnici

    Diametro filetto
    12.0
    Lunghezza
    103.0
    Spessore serrabile B ≥
    25.0
    Profondità foro ≤
    70.0
    Materiale
    Zincato a caldo
    Descrizione articolo
    BA-F Plus 12/25/5
    Unità d´imballo
    20
    BA-F Plus 12/40/20 9650003342 12.0 118.0 40.0 70.0 20

    Dati tecnici

    Diametro filetto
    12.0
    Lunghezza
    118.0
    Spessore serrabile B ≥
    40.0
    Profondità foro ≤
    70.0
    Materiale
    Zincato a caldo
    Descrizione articolo
    BA-F Plus 12/40/20
    Unità d´imballo
    20
    BA-F Plus 12/50/30 9650003343 12.0 128.0 50.0 70.0 20

    Dati tecnici

    Diametro filetto
    12.0
    Lunghezza
    128.0
    Spessore serrabile B ≥
    50.0
    Profondità foro ≤
    70.0
    Materiale
    Zincato a caldo
    Descrizione articolo
    BA-F Plus 12/50/30
    Unità d´imballo
    20
    BA-F PLUS 16/5 9650003357 16.0 123.0 5.0 110.0 10

    Dati tecnici

    Diametro filetto
    16.0
    Lunghezza
    123.0
    Spessore serrabile B ≥
    5.0
    Profondità foro ≤
    110.0
    Materiale
    Zincato a caldo
    Descrizione articolo
    BA-F PLUS 16/5
    Unità d´imballo
    10
