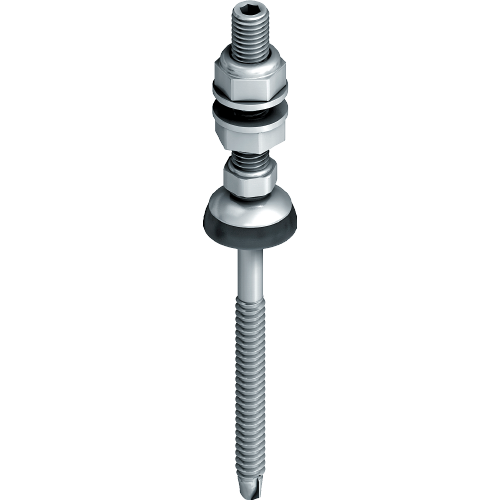

EJOT® Fissatore solare JT3-SB-3-8,0xL

Caratteristiche

  • Applicazioni

    • Per il fissaggio di impianti fotovoltaici su sottostrutture in acciaio da 1.5 - 3 mm
    • Può essere utilizzato anche su sottostrutture in acciaio ≥ 3.0 mm con pre-foro
    • Per sottostrutture in acciaio ad alta resistenza fino a S450GD
    • Adatto per profili ondulati in fibrocemento
  • Caratteristiche

    • Acciao inox A2 con punta in acciaio al carbonio
    • Con rondella di tenuta FZD
    • Montaggio veloce su tetti esistenti
    • Nessun foro aggiuntivo nel rivestimento del tetto
    • Uso di sistemi di tenuta comprovati
    • Non necessita l’uso di strumenti per il montaggio
    • Connessione estremamente sicura grazie al fissaggio diretto alla sottostruttura
    • Sistema di fissaggio approvato dalle autorità edilizie
  • Dati Tecnici

    • Diametro vite: 8,0 mm
    • Azionamento: Chiave esagonale SW5
    • Velocità di avvitamento: max. 1300 1/min

    Note
    I componenti del fissatore solare sono realizzati su misura in base al progetto.
    Altre misure su richiesta!















Order information: Also available with screw nuts with locking serrations DIN EN ISO 1661. Standard scope of delivery includes: Hexagon nut DIN EN ISO 4032, self-locking hexagon nut DIN EN ISO 10511, washers DIN EN ISO 7089.

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Lunghezza mm Spessore di serraggio mm Unità d´imballo
    Set JT3-SB-3-8.0x85/50 E16 3340891905 85.0 18.0 - 60.0 25

    Dati tecnici

    Lunghezza
    85.0
    Spessore di serraggio
    18.0 - 60.0
    Descrizione articolo
    Set JT3-SB-3-8.0x85/50 E16
    Unità d´imballo
    25
    Set JT3-SB-3-8.0x85/50 FZD 3340898905 85.0 17.0 - 58.0 25

    Dati tecnici

    Lunghezza
    85.0
    Spessore di serraggio
    17.0 - 58.0
    Descrizione articolo
    Set JT3-SB-3-8.0x85/50 FZD
    Unità d´imballo
    25
    Set JT3-SB-3-8.0x85/70 FZD 3340898907 85.0 17.0 - 58.0 25

    Dati tecnici

    Lunghezza
    85.0
    Spessore di serraggio
    17.0 - 58.0
    Descrizione articolo
    Set JT3-SB-3-8.0x85/70 FZD
    Unità d´imballo
    25
    Set JT3-SB-3-8.0x115/50 E16 3341191905 115.0 48.0 - 90.0 25

    Dati tecnici

    Lunghezza
    115.0
    Spessore di serraggio
    48.0 - 90.0
    Descrizione articolo
    Set JT3-SB-3-8.0x115/50 E16
    Unità d´imballo
    25
    Set JT3-SB-3-8.0x115/50 FZD 3341198905 115.0 47.0 - 88.0 25

    Dati tecnici

    Lunghezza
    115.0
    Spessore di serraggio
    47.0 - 88.0
    Descrizione articolo
    Set JT3-SB-3-8.0x115/50 FZD
    Unità d´imballo
    25
    Set JT3-SB-3-8.0x115/70 FZD 3341198907 115.0 47.0 - 88.0 25

    Dati tecnici

    Lunghezza
    115.0
    Spessore di serraggio
    47.0 - 88.0
    Descrizione articolo
    Set JT3-SB-3-8.0x115/70 FZD
    Unità d´imballo
    25
    Set JT3-SB-3-8.0x155/50 E16 3341591905 155.0 88.0 - 130.0 25

    Dati tecnici

    Lunghezza
    155.0
    Spessore di serraggio
    88.0 - 130.0
    Descrizione articolo
    Set JT3-SB-3-8.0x155/50 E16
    Unità d´imballo
    25
    Set JT3-SB-3-8.0x155/50 FZD 3341598905 155.0 87.0 - 128.0 25

    Dati tecnici

    Lunghezza
    155.0
    Spessore di serraggio
    87.0 - 128.0
    Descrizione articolo
    Set JT3-SB-3-8.0x155/50 FZD
    Unità d´imballo
    25
    Set JT3-SB-3-8.0x155/70 FZD 3341598907 155.0 87.0 - 128.0 25

    Dati tecnici

    Lunghezza
    155.0
    Spessore di serraggio
    87.0 - 128.0
    Descrizione articolo
    Set JT3-SB-3-8.0x155/70 FZD
    Unità d´imballo
    25
    Set JT3-SB-3-8.0x195/50 E16 3341991905 195.0 128.0 - 170.0 25

    Dati tecnici

    Lunghezza
    195.0
    Spessore di serraggio
    128.0 - 170.0
    Descrizione articolo
    Set JT3-SB-3-8.0x195/50 E16
    Unità d´imballo
    25
