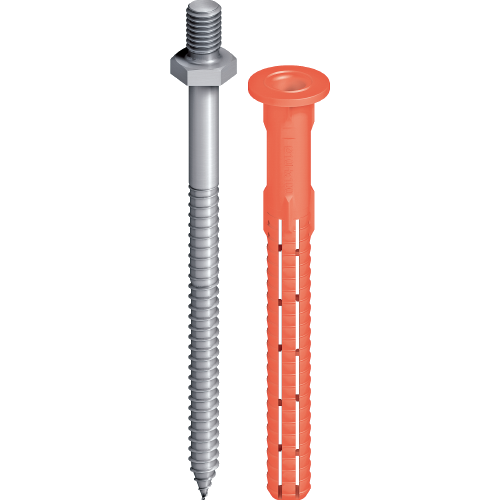

EJOT® SDF-KB-10H/M8

Caratteristiche

  • Applicazioni

    • Ideale per l'ancoraggio di strutture di sostegno dei profili su facciate ventilate
    • Fissaggio di controsoffitti
    • Fissaggio di golfari



  • Caratteristiche

    • Omologato per tutti i materiali da costruzione
    • Zona di espansione ottimizzata per una perfetta tenuta anche su materiali più problematici
    • Espansione radiale a 360° per una maggiore sicurezza di ancoraggio
    • Riconoscimento del prodotto grazie  a una colorazione diversa del tassello
    • Doppia alettatura di sicurezza antitorsione per un montaggio più sicuro
  • Dati tecnici

    • Profondità di foratura: : ≥ 90 mm
    • Effetto profondità ancoraggio hnom: ≥ 70 mm
    • Diametro di foratura d0: 10 mm
    • Diametro nel foro dell'elemento da fissare d: ≤ 10,5 mm
    • Azionamento: Chiave esagonale SW13
    • Lunghezza filettatura di collegamento M8: 13 mm

    Valori caratteristici

    • Resistenza a trazione NRk,p su calcestruzzo C12/15
      • Temperatura 30 °C / 50 °C: 4,50 kN
      • Temperatura 50 °C / 80 °C: 4,00 kN
    • Muratura Mz 20-1,8, NF: 4,00 kN
    • Blocchi pieni in arenaria calcarea KS 36, NF: 4,50 kN
    • Blocchi pieni in arenaria calcarea KS 20, 8 DF: 4,50 kN
    • Blocchi pieni in CLS allegerito V6, 2 DF: 2,00 kN
    • Mattone forato HLz 12-0,9, NF: 2,00 kN
    • Blocchi pieni in arenaria calcarea KSL 12,4 DF: 2,50 kN
    • Blocchi pieni in CLS allegerito Hbl 10, 12 DF: 1,20 kN
    • Resistenza al taglio VRk,s
      •  Tassello con vite in acciaio A4: 10,91 kN
    • Momento flettente MRk,s
      •  Tassello con vite in acciaio A4: 20,62 kN

    Note

    Attenersi alla certificazione tecnica europea ETA-10/0305 per la progettazione e la posa del prodotto. Attenersi alla certificazione per indicazioni più derttagliate su dati tecnici e carichi ammissibili.

    **La resistenza a trazione con profondità di ancoraggio maggiorata in blocchi o pietra forata (secondo hnom > 70 mm) e/o altri tipi di pitra (secondo ETA- 10/0305 in riferimento a dimensione, resistenza a compressione e geometria) é da verificarsi mediante prove di trazione in cantiere.



*Ancoraggio con viti in acciaio zincato privo di cromo esavalente (V) su richiesta.

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Materiale Lunghezza mm Unità d´imballo
    SDF-KB-10Hx80/M8x13-E 8513080813 Acciao Inox A4 80.0 100

    Dati tecnici

    Materiale
    Acciao Inox A4
    Lunghezza
    80.0
    Descrizione articolo
    SDF-KB-10Hx80/M8x13-E
    Unità d´imballo
    100
    SDF-KB-10Hx100/M8x13-E 8513100813 Acciao Inox A4 100.0 50

    Dati tecnici

    Materiale
    Acciao Inox A4
    Lunghezza
    100.0
    Descrizione articolo
    SDF-KB-10Hx100/M8x13-E
    Unità d´imballo
    50
