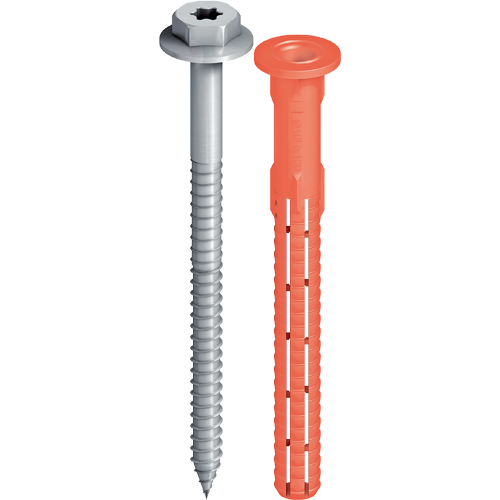

EJOT® SDF-KB-10H

Caratteristiche

  • Applicazione

    • Ancoraggio di elementi in metallo
    • Per sistemi non portanti secondo ETAG 020
    • Ideale per il fissaggio di staffe in metallo e rivestimenti
    • Ancoraggio su doppie murature

    Note

    Attenersi alla certificazione tecnica europea ETA-10/0305 per la progettazione e la posa del prodotto. Attenersi alla certificazione per indicazioni più dettagliate su dati tecnici e carichi ammissibili.

  • Caratteristiche

    • Omologato per tutti i materiali da costruzione
    • Zona di espansione ottimizzata per una perfetta tenuta anche su materiali più problematici
    • Espansione radiale a 360º per una maggior sicurezza di ancoraggio.
    • Superficie della vite priva di cromo esavalente Cr(VI)
    • Riconoscimento del prodotto grazie a una colorazione diversa del tassello
    • Doppia alettatura di sicurezza antitorsione per un montaggio più sicuro

    Sottostrutture per l'ancoraggio

    Certificato per:

    • Calcestruzzo
    • Laterizio pieno
    • Blocchi pieni in arenaria calcarea
    • Blocchi pieni in calcestruzzo alleggerito
    • Laterizio forato
    • Laterizio forato alleggerito
    • Blocco forato in arenaria calcarea
    • Blocchi forati in calcestruzzo alleggerito
    • Calcestruzzo cellulare alleggerito

    Ideale per:

    • Pietra naturale
    • Pannelli in cartongesso
    • Altri materiali da costruzione
  • Dati tecnici

    DATI TECNICI

    • Profondità di foratura: h1 ≥: 80 mm
    • profondità di ancoraggio hnom ≥ 70 mm
    • Diametro foratura d0 = 10 mm
    • Diametro foro nell'elemento da fissare df ≤ 10,5 mm
    • Azionamento esagonale chiave 13 + TORX® T40



    VALORI CARATTERISTICI

    • Resistenza a trazione NRk,p su calcestruzzo C12/15
    • Temperature comprese tra 30 °C e 50 °C: 4,50 kN
    • Temperature comprese tra 50 °C e 80 °C: 4,00 kN
    • Mattone pieno 20-1,8, NF: 4,00 kN
    • Blocco pieno in arenaria calcarea KS 36, NF: 4,50 kN
    • Blocco pieno in arenaria calcarea KS 20, 8 DF: 4,50 kN
    • Blocchi pieni in calcestruzzo alleggerito V6, 2 DF: 2,00 kN
    • Calcestruzzo cellulare alleggerito: 2,00 kN
    • Mattone forato 12-0,9, NF: 2,00 kN
    • Blocco forato in arenaria calcarea 12, 4 DF: 2,50 kN
    • Blocco forato in calcestruzzo alleggerito 10, 12 DF: 1,20 kN
    • Resistenza a taglio VRk,s
    • Tassello con vite in acciaio zincato: 9,35 kN
    • Tassello con vite in acciaio inox A4: 10,91 kN
    • Momento flettente MRk,s
    • Tassello con vite in acciaio zincato: 17,67 Nm
    • Tassello con vite in acciaio inox A4: 20,62 Nm



    CARICHI CONSENTITI*

    • Resistenza a trazione NRk,p su calcestruzzo C12/15
    • Temperature comprese tra 30 °C e 50 °C: 1,79 kN
    • Temperature comprese tra 50 °C e 80 °C: 1,59 kN
    • Mattone pieno 20-1,8, NF: 1,14 kN
    • Blocco pieno in arenaria calcarea KS 36, NF: 1,29 kN
    • Blocco pieno in arenaria calcarea KS 20, 8 DF: 1,29 kN
    • Blocchi pieni in calcestruzzo alleggerito V6, 2 DF: 0,57 kN
    • Calcestruzzo cellulare alleggerito: 0,57 kN
    • Mattone forato 12-0,9, NF: 0,57 kN
    • Blocco forato in arenaria calcarea 12, 4 DF: 0,71 kN
    • Blocco forato in calcestruzzo alleggerito 10, 12 DF: 0,34 kN
    • Resistenza a taglio VRk,s
    • Tassello con vite in acciaio zincato: 5,34 kN
    • Tassello con vite in acciaio inox A4: 5,00 kN
    • Massimo momento flettente
    • Tassello con vite in acciaio zincato: 10,10 Nm
    • Tassello con vite in acciaio inox A4: 9,44 Nm
Unità d´imballo Codice articolo Descrizione articolo
100
8513080420 SDF-KB-10Hx80-V
100
8513080620 SDF-KB-10Hx80-E
100
8513100420 SDF-KB-10Hx100-V
100
8513100620 SDF-KB-10Hx100-E
100
8513120420 SDF-KB-10Hx120-V
100
8513120620 SDF-KB-10Hx120-E
100
8513140420 SDF-KB-10Hx140-V
100
8513140620 SDF-KB-10Hx140-E
100
8513160420 SDF-KB-10Hx160-V
100
8513160620 SDF-KB-10Hx160-E
100
8513180420 SDF-KB-10Hx180-V
100
8513180620 SDF-KB-10Hx180-E
100
8513200420 SDF-KB-10Hx200-V
100
8513200620 SDF-KB-10Hx200-E
100
8513220420 SDF-KB-10Hx220-V
100
8513220620 SDF-KB-10Hx220-E
