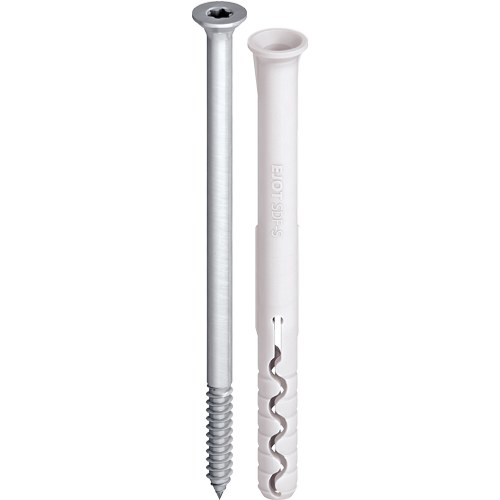

EJOT® SDF-S-8

Caratteristiche

  • Applicazioni

    • For fixing timber substructures to solid brick masonry and concrete
    • For installation in rain screen

    Order note
    For variants marked with an * delivery time on request

  • Caratteristiche

    • small drill-hole diameter
    • Cr(VI)-free coating

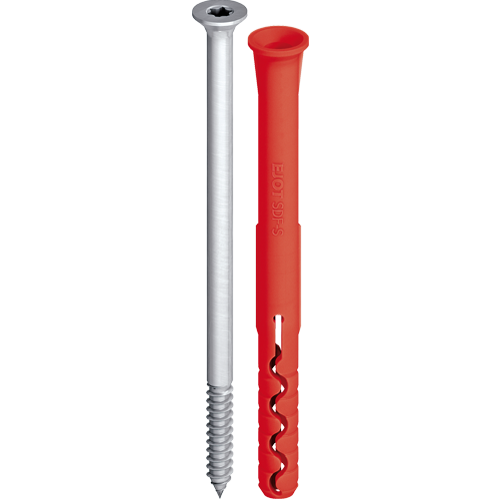

    • Product identification through different sleeve colours
  • Dati tecnici

    CHARACTERISTIC VALUES

    • Drive: hexalobular / TORX® T30
    • Drill hole depth ≥ t: 60 mm
    • embedment depth ≥ hv: 50 mm

    Permitted loads

    • Concrete ≥ C12/15: 0.5 kN
    • Solid brick ≥ Mz 12: 0.4 kN
    • Unperforated solid brick ≥ Mz 12: 0.5 kN
    • Sand-lime solid brick ≥ KS 12: 0.4 kN
    • Unperforated sand-lime solid brick ≥ KS 12: 0.5 kN
    • Light-weight solid brick ≥ V 2: 0.15 kN
    • Rain screen ≥ C12/15: 0.25 kN
    • Maximum allowable bending moment steel: 4.7 Nm
    • Maximum allowable bending moment stainless steel: 5.3 Nm

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Materiale Lunghezza mm Unità d´imballo
    SDF-S-8x100-V 8566810403 8.0 Acciaio al carbonio 100.0 500

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    100.0
    Spessore serrabile B ≥
    50.0
    Descrizione articolo
    SDF-S-8x100-V
    Unità d´imballo
    500
    SDF-S-8x100-E 8566810606 8.0 Acciao Inox A4 100.0 500

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciao Inox A4
    Lunghezza
    100.0
    Spessore serrabile B ≥
    50.0
    Descrizione articolo
    SDF-S-8x100-E
    Unità d´imballo
    500
    SDF-S-8x120-V 8566812403 8.0 Acciaio al carbonio 120.0 500

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    120.0
    Spessore serrabile B ≥
    70.0
    Descrizione articolo
    SDF-S-8x120-V
    Unità d´imballo
    500
    SDF-S-8x120-E 8566812606 8.0 Acciao Inox A4 120.0 500

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciao Inox A4
    Lunghezza
    120.0
    Spessore serrabile B ≥
    70.0
    Descrizione articolo
    SDF-S-8x120-E
    Unità d´imballo
    500
    SDF-S-8x140-V 8566814403 8.0 Acciaio al carbonio 140.0 500

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    140.0
    Spessore serrabile B ≥
    90.0
    Descrizione articolo
    SDF-S-8x140-V
    Unità d´imballo
    500
    SDF-S-8x140-E 8566814606 8.0 Acciao Inox A4 140.0 500

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciao Inox A4
    Lunghezza
    140.0
    Spessore serrabile B ≥
    90.0
    Descrizione articolo
    SDF-S-8x140-E
    Unità d´imballo
    500
    SDF-S-8x160-V 8566816403 8.0 Acciaio al carbonio 160.0 500

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    160.0
    Spessore serrabile B ≥
    110.0
    Descrizione articolo
    SDF-S-8x160-V
    Unità d´imballo
    500
    SDF-S-8x160-E 8566816606 8.0 Acciao Inox A4 160.0 500

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciao Inox A4
    Lunghezza
    160.0
    Spessore serrabile B ≥
    110.0
    Descrizione articolo
    SDF-S-8x160-E
    Unità d´imballo
    500
    SDF-S-8x180-V 8566818403 8.0 Acciaio al carbonio 180.0 500

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    180.0
    Spessore serrabile B ≥
    130.0
    Descrizione articolo
    SDF-S-8x180-V
    Unità d´imballo
    500
    SDF-S-8x180-E 8566818606 8.0 Acciao Inox A4 180.0 500

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciao Inox A4
    Lunghezza
    180.0
    Spessore serrabile B ≥
    130.0
    Descrizione articolo
    SDF-S-8x180-E
    Unità d´imballo
    500
