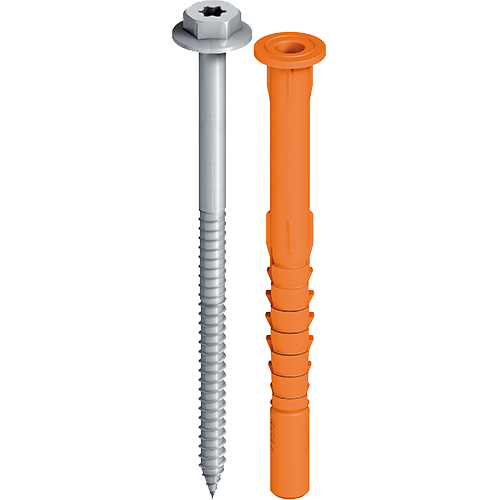

EJOT® SDP-KB-10G
Caratteristiche
-
Applicazioni
- Fissaggio di elementi in metallo su sottostrutture in calcestruzzo cellulare
-
Caratteristiche
- Tasselli per facciata con vite a doppio diametro
- Ancoraggio sicuro grazie alla zona di espansione combinata
- Elevata capacità di carico
- Riconoscimento del prodotto grazie a una colorazione diversa del tassello
- Disponibile con viti in acciaio zincato o acciaio inox
- Testa esagonale con rondella prestampata
Tipologia di supporto
Approvato per:- Calcestruzzo cellulare
-
Dati tecnici
- Diametro: 10 mm
- Profondità di foratura ≥ t: 80 mm
- Profondità ancoraggio ≥ hv : 70 mm
- Azionamento: SW13/TORX® T40
Valori caratteristici
- Resistenza a compressione del calcestruzzo cellulare [N/mm2]
- FRk Calcestruzzo cellulare fb ≥ 2 N/mm2: 0,75 kN
- FRk Calcestruzzo cellulare fb ≥ 6 N/mm2: 3,00 kN
- Momento flettente
- Tassello con vite in acciaio zincato: 17,70 Nm
Note
Attenersi alla Valutazione Tecnica Europea ETA-12/0502 per la progettazione e la posa del prodotto. Ulteriori informazioni sui parametri e sui carichi ammissibili si trovano nelle omologazioni. Per i supporti di qualità sconosciuta, la capacità di carico deve essere determinata attraverso prove di strappo sulla struttura.
Ulteriori lunghezze disponibili su richiesta
Filtro
Filtri selezionati
| Descrizione articolo | Codice articolo | Diametro filetto mm | Materiale | Lunghezza tassello mm | Spessore serrabile B ≥ mm | Unità d´imballo |
|---|---|---|---|---|---|---|
| SDP-KB-10Gx80-V | 8532080420 | 10.0 | Acciaio al carbonio | 80.0 | 10.0 | 100 |
Dati tecnici
|
||||||
| SDP-KB-10Gx80-E | 8532080620 | 10.0 | Acciao Inox A4 | 80.0 | 10.0 | 100 |
Dati tecnici
|
||||||
| SDP-KB-10Gx100-V | 8532100420 | 10.0 | Acciaio al carbonio | 100.0 | 30.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx100-E | 8532100620 | 10.0 | Acciao Inox A4 | 100.0 | 30.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx120-V | 8532120420 | 10.0 | Acciaio al carbonio | 120.0 | 50.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx120-E | 8532120620 | 10.0 | Acciao Inox A4 | 120.0 | 50.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx140-V | 8532140420 | 10.0 | Acciaio al carbonio | 140.0 | 70.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx140-E | 8532140620 | 10.0 | Acciao Inox A4 | 140.0 | 70.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx160-V | 8532160420 | 10.0 | Acciaio al carbonio | 160.0 | 90.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx160-E | 8532160620 | 10.0 | Acciao Inox A4 | 160.0 | 90.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx180-V | 8532180420 | 10.0 | Acciaio al carbonio | 180.0 | 110.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx180-E | 8532180620 | 10.0 | Acciao Inox A4 | 180.0 | 110.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx200-V | 8532200420 | 10.0 | Acciaio al carbonio | 200.0 | 130.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx200-E | 8532200620 | 10.0 | Acciao Inox A4 | 200.0 | 130.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx220-V | 8532220420 | 10.0 | Acciao Inox A4 | 220.0 | 150.0 | 50 |
Dati tecnici
|
||||||
| SDP-KB-10Gx220-E | 8532220620 | 10.0 | Acciao Inox A4 | 220.0 | 150.0 | 50 |
Dati tecnici
|
