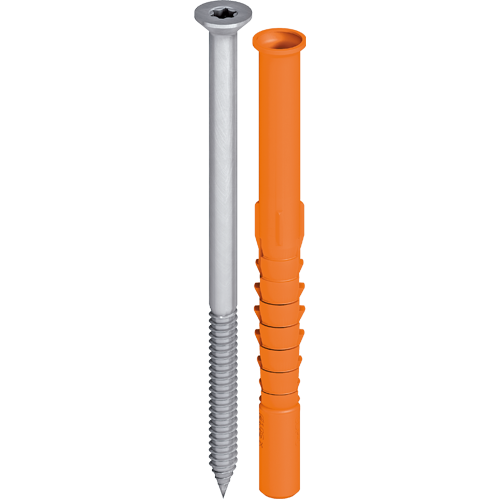

EJOT® SDP-S-10G

Fassadend?bel SDP-S-10G

Caratteristiche

  • Applicazioni

    • Ancoraggio di sottostrutture in legno su calcestruzzo cellulare

  • Caratteristiche

    • Tasselli per facciata con vite a doppio diametro
    • Ancoraggio sicuro grazie alla zona di espansione combinata
    • Elevata capacità di carico
    • Riconoscimento del prodotto grazie a una colorazione diversa del tassello
    • Disponibile con viti in acciaio zincato o acciaio inox
    • Testa svasata

    Tipologia di supporto
    Approvato per:

    • Calcestruzzo cellulare

  • Dati tecnici

    • Diametro: 10 mm
    • Profondità di foratura ≥ t: 80 mm
    • Profondità ancoraggio ≥ hv : 70 mm
    • Azionamento: TORX® T40

    Valori caratteristici

    • Classe di resistenza a compressione del calcestruzzo cellulare [N/mm2]
      • Calcestruzzo cellulare fb ≥ 2 N/mm2  0,75 kN
      • Calcestruzzo cellulare fb ≥ 6 N/mm2  3,00kN
    • Momento flettente
      • Tassello con vite in acciaio zincato: 17,70 Nm 

    Nota

    Attenersi alla Valutazione Tecnica Europea ETA-12/0502 per la progettazione e la posa del prodotto. Ulteriori informazioni sui parametri e sui carichi ammissibili si trovano nelle omologazioni. Per i supporti di qualità sconosciuta, la capacità di carico deve essere determinata attraverso prove di strappo sulla struttura.

Ulteriori lunghezze disponibili su richiesta

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Materiale Lunghezza tassello mm Spessore serrabile B ≥ mm Unità d´imballo
    SDP-S-10Gx80-V 8530080420 10.0 Acciaio al carbonio 80.0 10.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    80.0
    Spessore serrabile B ≥
    10.0
    Descrizione articolo
    SDP-S-10Gx80-V
    Unità d´imballo
    100
    SDP-S-10Gx80-E 8530080620 10.0 Acciao Inox A4 80.0 10.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza tassello
    80.0
    Spessore serrabile B ≥
    10.0
    Descrizione articolo
    SDP-S-10Gx80-E
    Unità d´imballo
    100
    SDP-S-10Gx100-V 8530100420 10.0 Acciaio al carbonio 100.0 30.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    100.0
    Spessore serrabile B ≥
    30.0
    Descrizione articolo
    SDP-S-10Gx100-V
    Unità d´imballo
    50
    SDP-S-10Gx100-E 8530100620 10.0 Acciao Inox A4 100.0 30.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza tassello
    100.0
    Spessore serrabile B ≥
    30.0
    Descrizione articolo
    SDP-S-10Gx100-E
    Unità d´imballo
    50
    SDP-S-10Gx120-V 8530120420 10.0 Acciaio al carbonio 120.0 50.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    120.0
    Spessore serrabile B ≥
    50.0
    Descrizione articolo
    SDP-S-10Gx120-V
    Unità d´imballo
    50
    SDP-S-10Gx120-E 8530120620 10.0 Acciao Inox A4 120.0 50.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza tassello
    120.0
    Spessore serrabile B ≥
    50.0
    Descrizione articolo
    SDP-S-10Gx120-E
    Unità d´imballo
    50
    SDP-S-10Gx140-V 8530140420 10.0 Acciaio al carbonio 140.0 70.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    140.0
    Spessore serrabile B ≥
    70.0
    Descrizione articolo
    SDP-S-10Gx140-V
    Unità d´imballo
    50
    SDP-S-10Gx140-E 8530140620 10.0 Acciao Inox A4 140.0 70.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza tassello
    140.0
    Spessore serrabile B ≥
    70.0
    Descrizione articolo
    SDP-S-10Gx140-E
    Unità d´imballo
    50
    SDP-S-10Gx160-V 8530160420 10.0 Acciaio al carbonio 160.0 90.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    160.0
    Spessore serrabile B ≥
    90.0
    Descrizione articolo
    SDP-S-10Gx160-V
    Unità d´imballo
    50
    SDP-S-10Gx160-E 8530160620 10.0 Acciao Inox A4 160.0 90.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza tassello
    160.0
    Spessore serrabile B ≥
    90.0
    Descrizione articolo
    SDP-S-10Gx160-E
    Unità d´imballo
    50
