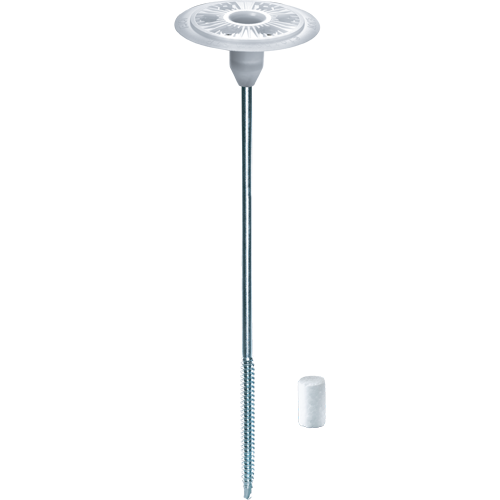

ejotherm® STR H A2

Caratteristiche

  • Applicazioni

    Tassello ad avvitamento per sistemi ETICS a rischio corrosione.
    con certificazione nazionale DiBt

    • Per pannelli isolanti in resina fenolica e lana minenale su sottostrutture e pannelli in legno
    • Per un fissaggio resistente alla corrosione
    • Per il montaggio ad incasso e a filo
    • Per ottenere superfici lisce e omogenee
    • Con certificazione nazionale DiBt
  • Caratteristiche

    • Viti in acciaio inox A2 con punta forante in acciaio al carbonio
    • Fissaggio resistente alla corrosione
    • Il principio EJOT STR, in abbinamento alle rondelle ejotherm STR, per superfici sicure ed omogenee – semplice e rapido senza residui di fresatura.
    • Montaggio ad incasso di pannelli isolanti in lana minerale in abbinamento a ejotherm VT 2G
    • Preforo non necessario
    • In alternativa montabile a filo in abbinamento al tamponcino ejotherm STR
    • Pressione costante sul materiale isolante
    • Assoluto controllo di posa: l'affondamento del piattello indica l'ancoraggio sicuro
  • Dati tecnici

    • Diametro della vite: 6 mm
    • Diametro piattello: 60 mm
    • Profondità di avvitamento: 30 - 40 mm
    • Azionamento: TX25
    • Conducibilità termica puntuale
      Montaggio ad incasso su sottostrutture in legno: 0,001 W/K
      Montaggio a filo su sottostrutture in legno: 0,002 W/K
    • Certificazione DIBt: Z-9.1-822

    Resistenza a trazione sulla  sottostruttura:

    • Legno massiccio o laminato
         Profondità minima di posa: 35 mm o 24 mm (fissaggio passante)
          Carico di progetto Fax,90,Rd: 0,94kN
    • Pannelli OSB
         Profondità minima di posa: 15 mm (fissaggio passante)
          Carico di progetto Fax,90,Rd: 0,56kN
    • Pannelli truciolari
         Profondità minima di posa: 16 mm (fissaggio passante)
          Carico di progetto Fax,90,Rd: 0,56kN
    • Pannelli in legno-cemento
         Profondità minima di posa: 16 mm (fissaggio passante)
          Carico di progetto Fax,90,Rd: 0,56kN
Varianti prodotto

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro rondella mm Lunghezza mm Fissaggio Avvitamento/percussione Unità d´imballo
    ejotherm STR H A2 80 8711080666 60.0 80.0 Montaggio a filo e ad incasso Fissaggio ad avvitamento 100

    Dati tecnici

    Diametro rondella
    60.0
    Lunghezza
    80.0
    Fissaggio
    Montaggio a filo e ad incasso
    Avvitamento/percussione
    Fissaggio ad avvitamento
    Descrizione articolo
    ejotherm STR H A2 80
    Unità d´imballo
    100
    ejotherm STR H A2 100 8711100666 60.0 100.0 Montaggio a filo e ad incasso Fissaggio ad avvitamento 100

    Dati tecnici

    Diametro rondella
    60.0
    Lunghezza
    100.0
    Fissaggio
    Montaggio a filo e ad incasso
    Avvitamento/percussione
    Fissaggio ad avvitamento
    Descrizione articolo
    ejotherm STR H A2 100
    Unità d´imballo
    100
    ejotherm STR H A2 120 8711120666 60.0 120.0 Montaggio a filo e ad incasso Fissaggio ad avvitamento 100

    Dati tecnici

    Diametro rondella
    60.0
    Lunghezza
    120.0
    Fissaggio
    Montaggio a filo e ad incasso
    Avvitamento/percussione
    Fissaggio ad avvitamento
    Descrizione articolo
    ejotherm STR H A2 120
    Unità d´imballo
    100
    ejotherm STR H A2 140 8711140666 60.0 140.0 Montaggio a filo e ad incasso Fissaggio ad avvitamento 100

    Dati tecnici

    Diametro rondella
    60.0
    Lunghezza
    140.0
    Fissaggio
    Montaggio a filo e ad incasso
    Avvitamento/percussione
    Fissaggio ad avvitamento
    Descrizione articolo
    ejotherm STR H A2 140
    Unità d´imballo
    100
    ejotherm STR H A2 160 8711160666 60.0 160.0 Montaggio a filo e ad incasso Fissaggio ad avvitamento 100

    Dati tecnici

    Diametro rondella
    60.0
    Lunghezza
    160.0
    Fissaggio
    Montaggio a filo e ad incasso
    Avvitamento/percussione
    Fissaggio ad avvitamento
    Descrizione articolo
    ejotherm STR H A2 160
    Unità d´imballo
    100
    ejotherm STR H A2 180 8711180666 60.0 180.0 Montaggio a filo e ad incasso Fissaggio ad avvitamento 100

    Dati tecnici

    Diametro rondella
    60.0
    Lunghezza
    180.0
    Fissaggio
    Montaggio a filo e ad incasso
    Avvitamento/percussione
    Fissaggio ad avvitamento
    Descrizione articolo
    ejotherm STR H A2 180
    Unità d´imballo
    100
    ejotherm STR H A2 200 8711200666 60.0 200.0 Montaggio a filo e ad incasso Fissaggio ad avvitamento 100

    Dati tecnici

    Diametro rondella
    60.0
    Lunghezza
    200.0
    Fissaggio
    Montaggio a filo e ad incasso
    Avvitamento/percussione
    Fissaggio ad avvitamento
    Descrizione articolo
    ejotherm STR H A2 200
    Unità d´imballo
    100
    ejotherm STR H A2 220 8711220666 60.0 220.0 Montaggio a filo e ad incasso Fissaggio ad avvitamento 100

    Dati tecnici

    Diametro rondella
    60.0
    Lunghezza
    220.0
    Fissaggio
    Montaggio a filo e ad incasso
    Avvitamento/percussione
    Fissaggio ad avvitamento
    Descrizione articolo
    ejotherm STR H A2 220
    Unità d´imballo
    100
