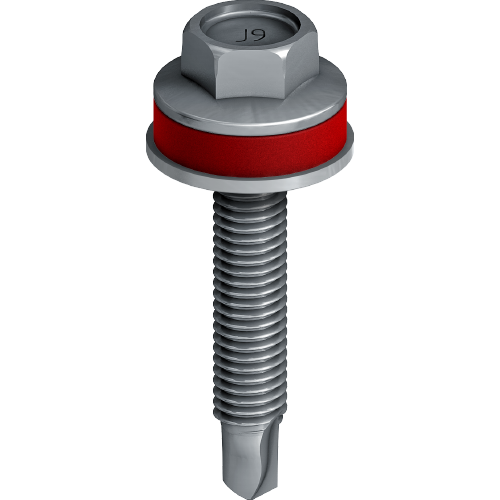

EJOT® Vite autoforante JT9-2/5-5,0 VARIO

Caratteristiche

  • Applicazioni

    • Fissaggio di punti mobili o fissi di facciate ventilate
    • Connessione di supporti da parete preforati in acciaio inox o alluminio su supporti in acciaio o alluminio



  • Caratteristiche

    • Una vite per tutte le combinazioni di elementi
    • Il cuscinetto posto tra la testa della vite e la rondella di scorrimento evita il serraggio eccessivo della vite
    • Rondella di scorrimento premontata E14, di diametro 14 mm
    • La bassa pressione costante previene l‘effetto Stick-Slip (effetto adesione-scorrimento)
    • Nessuna forzatura o rottura del filetto nell‘elemento II, viene quindi garantita un‘elevata resistenza alla trazione
    • La punta in acciaio consente di fissare su profilati di supporto in acciaio (non previsto nel abP)
    • La zona cuscinetto compensa eventuali inclinazioni della vite e smorza le vibrazioni
  • Dati tecnici

    • Diametro: 5,0 mm
    • Capacità di foratura: 3,0 mm
    • Azionamento: Chiave esagonale SW8

    Note
    Combinazioni verificate con Rm (componente II) ≥ 190, ≥ 215 e ≥ 245 N / mm2. Per i valori dei cuscinetti, fare riferimento al certificato di prova delle autorità generali per l’edilizia (abP) P-BWU02-178006.

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Unità d´imballo
    JT9-2/5-5.0x25 Vario 3500777490 5.0 500

    Dati tecnici

    Diametro filetto
    5.0
    Descrizione articolo
    JT9-2/5-5.0x25 Vario
    Unità d´imballo
    500
    JT9-2/5-5.0x25 Vario VE100 6500777490 5.0 100

    Dati tecnici

    Diametro filetto
    5.0
    Descrizione articolo
    JT9-2/5-5.0x25 Vario VE100
    Unità d´imballo
    100
