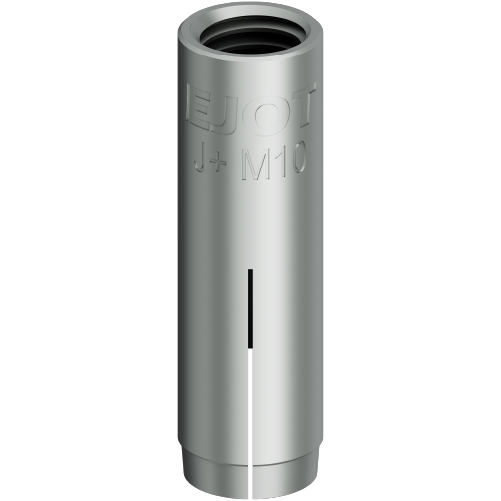

EJOT® Inserto Drop-in J+
Caratteristiche
-
Applicazioni
- Sistemi di sospensione
- Condutture d‘aria
- Sistemi Sprinkler
- Porta cavi
- Macchinari
- Console
- Travi a soffitto
-
Caratteristiche
- Acciaio zincato
- Filettatura interna per viti metriche o barre filettate
- Ancorante omologata ETA, ideale per sistemi di sospensione
- Ancoraggio drop-in per preassemblaggio con attrezzatura di montaggio
- La ridotta profondità di foratura facilita la lavorazione e il montaggio su soffitti
- Adatto per sistemi Sprinkler
- Per ambienti interni e asciutti
Tipologia di supporto
Approvato per:
- Calcestruzzo fessurato
- Calcestruzzo non fessurato
-
Dati tecnici
- Diametro interno della filettatura: M6/ M8/ M10/ M12/ M16/ M20
- Diametro nominale del foro d0: 8 mm/ 10 mm/ 12 mm/ 15 mm/ 20 mm/ 25 mm
- Coppia massima di serraggio Tinst max: 4 Nm/ 11 Nm/ 17 Nm/ 38 Nm/ 60 Nm/ 100 Nm
Filtro
Filtri selezionati
| Descrizione articolo | Codice articolo | Materiale | Filetto | Lunghezza mm | Ø Foro mm | Unità d´imballo |
|---|---|---|---|---|---|---|
| Ancoraggio drop-in J+ 6 | 9650070100 | Acciaio zincato, galvanizzato | M6 | 25.0 | 8.0 | 100 |
Dati tecnici
|
||||||
| Ancoraggio drop-in J+ 8 | 9650070101 | Acciaio zincato, galvanizzato | M8 | 30.0 | 10.0 | 100 |
Dati tecnici
|
||||||
| Ancoraggio drop-in J+ 10 | 9650070102 | Acciaio zincato, galvanizzato | M10 | 40.0 | 10.0 | 50 |
Dati tecnici
|
||||||
| Ancoraggio drop-in J+ 12 | 9650070103 | Acciaio zincato, galvanizzato | M12 | 50.0 | 15.0 | 25 |
Dati tecnici
|
||||||
| Ancoraggio drop-in J+ 16 | 9650070104 | Acciaio zincato, galvanizzato | M16 | 65.0 | 20.0 | 10 |
Dati tecnici
|
||||||
| Ancoraggio drop-in J+ 20 | 9650070105 | Acciaio zincato, galvanizzato | M20 | 80.0 | 25.0 | 5 |
Dati tecnici
|
