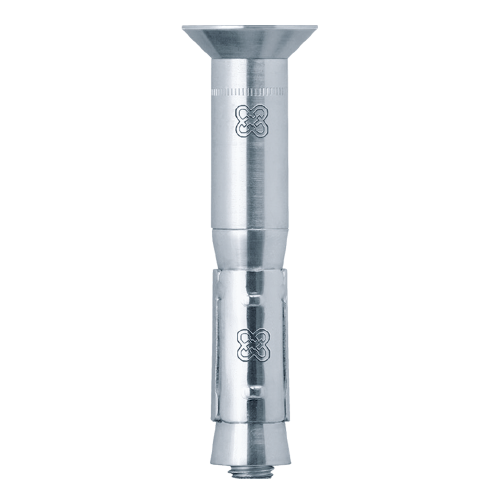

Tassello di sicurezza LIEBIG® SK

Sicherheitsd?bel SK ZN

Caratteristiche

  • Applicazioni

    • Strutture in acciaio
    • Macchinari
    • Guard rails
    • Ringhiere
    • Piastre di basamento
    • Scafalatture di stoccaggio

    Tipologia di supporto

    Approvato per:

    • Calcestruzzo fessurato
    • Calcestruzzo non fessurato

  • Caratteristiche

    • Tassello di sicurezza con vite a testa svasata
    • Acciaio zincato
    • Fissaggio per carichi elevati a coppia controllata con doppio cono per installazione push-through
    • Adatto a carichi pesanti grazie all‘ottima resistenza all' attrito. Ampia zona di espansione cilindrica su tutta la lunghezza
    • Per ambienti interni asciutti ed esterni temporanei

  • Dati tecnici

    • Gamma dimensioni M6, M8, M10, M12 e M16

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Lunghezza mm Spessore serrabile B ≥ mm Profondità foro ≤ mm Unità d´imballo
    SK M6-10/45/15 9650045415 10.0 70.0 15.0 60.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    70.0
    Spessore serrabile B ≥
    15.0
    Profondità foro ≤
    60.0
    Diametro punta
    10.0
    Spessore serrabile
    15.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    SK M6-10/45/15
    Unità d´imballo
    50
    SK-M6-10/45/15 9650045440 10.0 95.0 40.0 60.0 50

    Dati tecnici

    Diametro filetto
    10.0
    Lunghezza
    95.0
    Spessore serrabile B ≥
    40.0
    Profondità foro ≤
    60.0
    Diametro punta
    Spessore serrabile
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    SK-M6-10/45/15
    Unità d´imballo
    50
    SK M8-12/55/15 9652055415 12.0 85.0 15.0 70.0 25

    Dati tecnici

    Diametro filetto
    12.0
    Lunghezza
    85.0
    Spessore serrabile B ≥
    15.0
    Profondità foro ≤
    70.0
    Diametro punta
    12.0
    Spessore serrabile
    15.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    SK M8-12/55/15
    Unità d´imballo
    25
    SK M8-12/55/40 9652055440 12.0 110.0 40.0 70.0 25

    Dati tecnici

    Diametro filetto
    12.0
    Lunghezza
    110.0
    Spessore serrabile B ≥
    40.0
    Profondità foro ≤
    70.0
    Diametro punta
    12.0
    Spessore serrabile
    40.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    SK M8-12/55/40
    Unità d´imballo
    25
    SK M10-15/70/15 9655070415 15.0 100.0 15.0 85.0 25

    Dati tecnici

    Diametro filetto
    15.0
    Lunghezza
    100.0
    Spessore serrabile B ≥
    15.0
    Profondità foro ≤
    85.0
    Diametro punta
    15.0
    Spessore serrabile
    15.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    SK M10-15/70/15
    Unità d´imballo
    25
    SK M10-15/70/40 9655070440 15.0 120.0 40.0 85.0 25

    Dati tecnici

    Diametro filetto
    15.0
    Lunghezza
    120.0
    Spessore serrabile B ≥
    40.0
    Profondità foro ≤
    85.0
    Diametro punta
    15.0
    Spessore serrabile
    40.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    SK M10-15/70/40
    Unità d´imballo
    25
    SK M12-20/80/15 9650080415 20.0 110.0 15.0 100.0 10

    Dati tecnici

    Diametro filetto
    20.0
    Lunghezza
    110.0
    Spessore serrabile B ≥
    15.0
    Profondità foro ≤
    100.0
    Diametro punta
    20.0
    Spessore serrabile
    15.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    SK M12-20/80/15
    Unità d´imballo
    10
    SK M12-20/80/40 9650080440 20.0 135.0 40.0 100.0 10

    Dati tecnici

    Diametro filetto
    20.0
    Lunghezza
    135.0
    Spessore serrabile B ≥
    40.0
    Profondità foro ≤
    100.0
    Diametro punta
    20.0
    Spessore serrabile
    40.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    SK M12-20/80/40
    Unità d´imballo
    10
    SK M16-25/100/15 9655100415 25.0 135.0 15.0 125.0 5

    Dati tecnici

    Diametro filetto
    25.0
    Lunghezza
    135.0
    Spessore serrabile B ≥
    15.0
    Profondità foro ≤
    125.0
    Diametro punta
    25.0
    Spessore serrabile
    15.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    SK M16-25/100/15
    Unità d´imballo
    5
    SK M16-25/100/40 9655100440 25.0 160.0 40.0 125.0 5

    Dati tecnici

    Diametro filetto
    25.0
    Lunghezza
    160.0
    Spessore serrabile B ≥
    40.0
    Profondità foro ≤
    125.0
    Diametro punta
    25.0
    Spessore serrabile
    40.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    SK M16-25/100/40
    Unità d´imballo
    5
