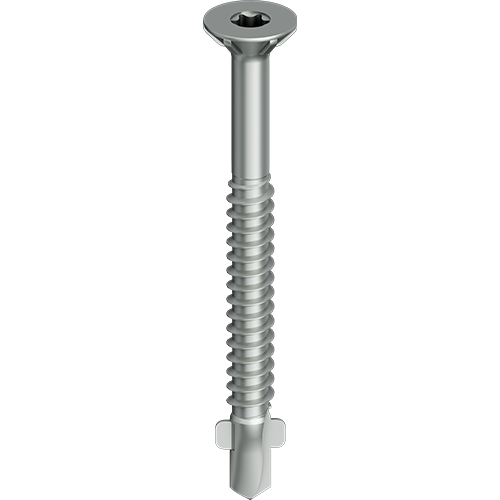

EJOT® SAPHIR JT2-WD-5-5,5

Caratteristiche

  • Applicazioni

    • Vite speciale per il fissaggio di legno su sottostrutture in metallo

  • Caratteristiche

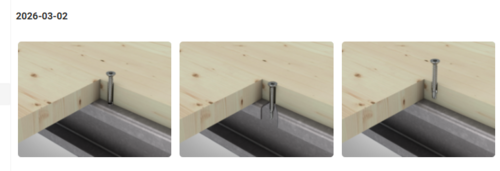

    • Le alette allargano il legno in misura maggiore del diametro del filetto

    • L'azione delle alette permette di evitare possibili danni alla punta della vite

    • Rivestimento: zincatura bianca passivata

    • Acciaio al carbonio

  • Dati tecnici

    • Diametro: 5,5 mm
    • Azionamento: TORX T25
    • Capacità di foratura tI + tII: 5,0 mm
    • Numero giri: max. 1300 1/min

    Note

    Per avere la sicurezza che le alette taglino, lo spessore del materiale della sottostruttura metallica deve essere di almeno 2,5 mm

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Lunghezza della testa mm Lunghezza filetto mm Per legno spessore mm Materiale Unità d´imballo
    WD- ST 4,8x38-O-T25 Alette 7289196601 4.8 9.5 23.0 8.0 - 18.0 Acciaio al carbonio 500

    Dati tecnici

    Diametro filetto
    4.8
    Lunghezza della testa
    9.5
    Lunghezza filetto
    23.0
    Per legno spessore
    8.0 - 18.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    WD- ST 4,8x38-O-T25 Alette
    Unità d´imballo
    500
    WD-ST 5,5x45-O-H 7389112601 5.5 10.8 25.0 10.0 - 22.0 Acciaio al carbonio 500

    Dati tecnici

    Diametro filetto
    5.5
    Lunghezza della testa
    10.8
    Lunghezza filetto
    25.0
    Per legno spessore
    10.0 - 22.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    WD-ST 5,5x45-O-H
    Unità d´imballo
    500
    WD-ST 4,8x50-O-T25 Alette 7289197601 4.8 9.5 30.0 8.0 - 30.0 Acciaio al carbonio 500

    Dati tecnici

    Diametro filetto
    4.8
    Lunghezza della testa
    9.5
    Lunghezza filetto
    30.0
    Per legno spessore
    8.0 - 30.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    WD-ST 4,8x50-O-T25 Alette
    Unità d´imballo
    500
    JT2-WD-5-5,5x50 7289206601 5.5 10.8 30.0 10.0 - 30.0 Acciaio al carbonio 200

    Dati tecnici

    Diametro filetto
    5.5
    Lunghezza della testa
    10.8
    Lunghezza filetto
    30.0
    Per legno spessore
    10.0 - 30.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    JT2-WD-5-5,5x50
    Unità d´imballo
    200
    JT2-WD-5-5,5x60 7289207601 5.5 10.8 30.0 10.0 - 40.0 Acciaio al carbonio 200

    Dati tecnici

    Diametro filetto
    5.5
    Lunghezza della testa
    10.8
    Lunghezza filetto
    30.0
    Per legno spessore
    10.0 - 40.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    JT2-WD-5-5,5x60
    Unità d´imballo
    200
    WD-ST 4,8x70-0-T25 Alette 7289198601 4.8 9.5 60.0 8.0 - 50.0 Acciaio al carbonio 500

    Dati tecnici

    Diametro filetto
    4.8
    Lunghezza della testa
    9.5
    Lunghezza filetto
    60.0
    Per legno spessore
    8.0 - 50.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    WD-ST 4,8x70-0-T25 Alette
    Unità d´imballo
    500
    WD-UNC 6,3x70-0-T40 Alette 7389161601 6.3 15.0 30.0 10.0 - 38.0 Acciaio al carbonio 500

    Dati tecnici

    Diametro filetto
    6.3
    Lunghezza della testa
    15.0
    Lunghezza filetto
    30.0
    Per legno spessore
    10.0 - 38.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    WD-UNC 6,3x70-0-T40 Alette
    Unità d´imballo
    500
    JT2-WD-5-5,5x80 7289208601 5.5 10.8 60.0 10.0 - 60.0 Acciaio al carbonio 200

    Dati tecnici

    Diametro filetto
    5.5
    Lunghezza della testa
    10.8
    Lunghezza filetto
    60.0
    Per legno spessore
    10.0 - 60.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    JT2-WD-5-5,5x80
    Unità d´imballo
    200
    JT2-WD-5-5,5x100 7289202601 5.5 10.8 60.0 10.0 - 80.0 Acciaio al carbonio 200

    Dati tecnici

    Diametro filetto
    5.5
    Lunghezza della testa
    10.8
    Lunghezza filetto
    60.0
    Per legno spessore
    10.0 - 80.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    JT2-WD-5-5,5x100
    Unità d´imballo
    200
    JT2-WD-5-5,5x120 7289203601 5.5 10.8 60.0 10.0 - 100.0 Acciaio al carbonio 200

    Dati tecnici

    Diametro filetto
    5.5
    Lunghezza della testa
    10.8
    Lunghezza filetto
    60.0
    Per legno spessore
    10.0 - 100.0
    Materiale
    Acciaio al carbonio
    Descrizione articolo
    JT2-WD-5-5,5x120
    Unità d´imballo
    200
