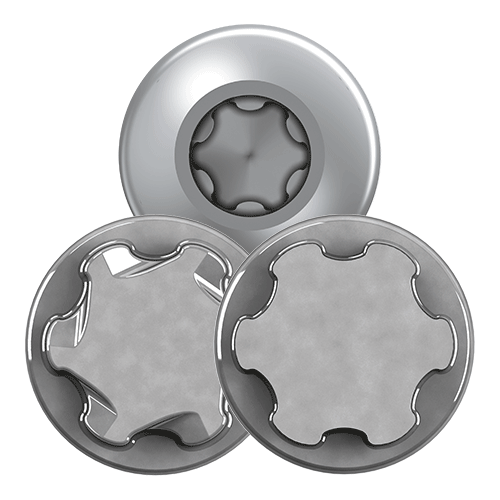

TORX® / TORX PLUS®

Caratteristiche

  • Panoramica

    • Dimensioni standard per impronta incassata e per impronta esterna T3 - T40, 3IP - 40IP
    • Adatto per viti con diametro esterno della filettatura da 1,0mm a 10,0 mm
    • Ottima trasmissione di coppie elevate
    • Le pareti dell’impronta verticali eliminano l‘effetto di cam-out
    • Bassa percentuale di usura e riduzione dei tempi morti dovuta alla sostituzione degli inserti
    • Disponibile come impronta da incasso e con profilo esterno
    • Disponibile come sistema di sicurezza (antimanomissione)

EJOT Italia

TORX®

Il profilo TORX® è conforme alla norma ISO 10664 "Vite con impronta esalobata per viteria". Permette di trasmettere coppie elevate. Grazie alle pareti verticali dell impronta non è richiesta una pressione maggiore per il serraggio e non c’è il rischio dell’effetto di Camout (fuori uscita dell’inserto dall’impronta) (vedere anche forza assiale). Questo permette l'uso di avvitatori a batteria con coppie elevate per un fissaggio rapido senza il rischio di danneggiare l‘impronta. Un altro vantaggio del profilo TORX® è che le forze di rotazione non aggrediscono gli angoli, ma sono centrate e piatte su ogni singola parete dell‘impronta. Ciò rende il sistema notevolmente meno suscettibile all'usura. L’impronta TORX® e‘ particolarmente adatta per robot di assemblaggio su linee automatizzate. Gli avvitatori ad azionamento pneumatico o elettrico devono avere una coppia regolabile per evitare il serraggio eccessivo ed il conseguente danneggiamento del filetto. Sono disponibili inserti sia con TORX® interno che esterno. La designazione T sta per il profilo interno TORX® mentre la designazione E indica il profilo esterno. Le specifiche  dimensionali degli utensili TORX® sono state determinate in modo arbitrario.


TORX PLUS®

Il TORX PLUS® è l'ottimizzazione del comprovato sistema di azionamento TORX®. Sono disponibili sia gli azionamenti interni TORX PLUS® sia quelli esterni TORX PLUS®. IP (Internal Plus) descrive i profili interni TORX PLUS®, mentre la sigla EP (External Plus) descrive il profilo esterno TORX PLUS®. Le specifiche dimensionali degli utensili TORX PLUS® sono state definite in modo arbitrario. Il sistema di azionamento TORX PLUS® è disponibile anche con la funzione AUTOSERT®. Il sistema AUTOSERT® consiste in un angolo di invito sull’imbocco dell’impronta. Questo angolo consente ad un inserto che sta ruotando ad alta velocità di ingaggiare correttamente l’impronta senza il rischio di danneggiarla.

All’interno dei prodotti Ejot, l’inserto TORX PLUS® / AUTOSERT® è uno standard per le viti  DELTA PT® e ALtracs® Plus.






TORX®, TORX PLUS® and AUTOSERT® are registered trademarks of Acument Intellectual Properties LLC.
