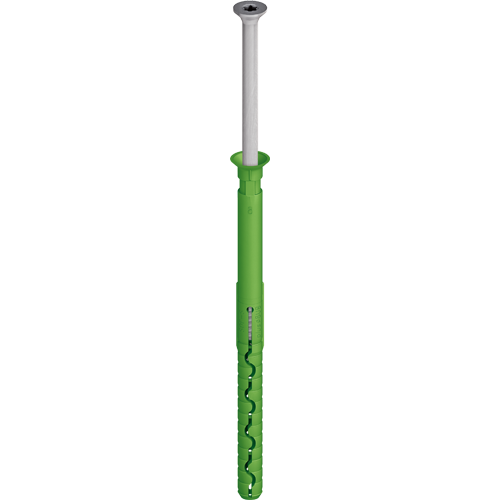

EJOT® SDF-S plus 8UB

Applicazioni

Sistema di ancoraggio Klinker per calcestruzzo e muratura

• Per calcestruzzo e materiali da costruzione pieni e forati (A, B, C, D)

• Tassello con testa svasata adatta al montaggio attraverso le fughe

Caratteristiche

• Per calcestruzzo e materiali da costruzione pieni e forati (A, B, C, D)

• Tassello con testa svasata adatta al montaggio attraverso le fughe

• Sicurezza anti-torsione

• Zona di espansione universale per un ancoraggio sicuro

• Alti valori di caricabilità

• Tassello con elevato momento flettente

• Vite premontata per un montaggio rapido

• Certificazione DIBt: Z-21.2-589

Dati tecnici

• Diametro stelo: 8 mm
• Diametro della testa svasata: 12 mm
• Profondità di foratura: h₁ ≥: 80 mm
• Profondità di ancoraggio h_ef ≥: 70 mm
• Azionamento: TX30
• Certificazione DIBt: Z-21.2-589

VALORI CARATTERISTICI:
Tipologia di supporto A:

• Calcestruzzo ≥ C 12/15 secondo EN 206-1: 1,0 kN
• Doppia muratura in calcestruzzo ≥ B15: 0,25 kN

Tipologia di supporto B:

• Laterizio pieno secondo DIN 105:º0,4 kN
• Blocchi pieni in arenaria calcarea secondo DIN EN 106: º0,4 kN
• Blocchi pieni in calcestruzzo alleggerito secondo DIN 18152: 0,2 kN

Tipologia di supporto C:

• Laterizio forato (Hlz) secondo DIN 105 *
• Laterizio forato (Hlz) blocco di riferimento secondo ÖNORM B 6124: 0,75 kN
• Blocco forato in arenaria calcarea secondo DIN EN 106:º0,25 kN
• Blocchi forati in calcestruzzo alleggerito secondo DIN 18151: 0,15 kN

Tipologia di supporto D:

• Calcestruzzo alleggerito secondo TGL: 0,3 kN

*Come da certificazione sono da determinarsi mediante prove di estrazione in cantiere.

I valori indicati corrispondono alle indicazioni vigenti in Germania per l'edilizia. I fattori di sicurezza nazionale sono già stati considerati. Fare riferimento alla certificazione.
