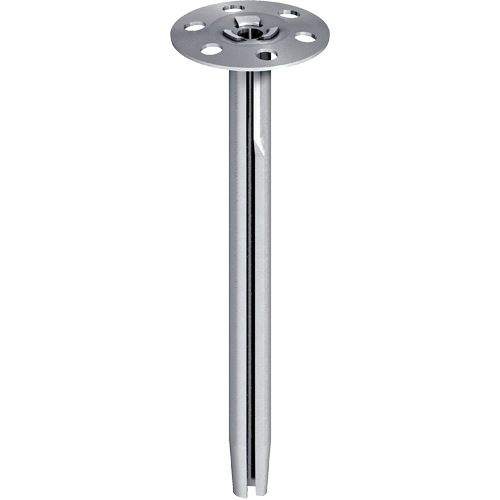

EJOT® Fermaisolante metallico DMH

Applicazioni

• Per il fissaggio di materiali isolanti rigidi
• Per il fissaggio di lastre isolanti rigide o morbide (in abbinamento al piattello metallico EJOT^® DMT)
• Fissaggio di isolanti in caso di particolari requisiti antincendio (ad.es. garage, vie di fuga)

Caratteristiche

• Installazione semplice a pressione
• Classe di resistenza al fuoco A1: non combustibile secondo UNI EN 13501-1: 2010-01 (certificato di prova n. PZ 3.1 / 17-226-1)

Dati tecnici

• Diametro del piattello: 35 mm
• Diametro foratura: 8 mm
• Diametro punta del tool: 8 mm
• Profondità foratura ≥ t: 45 mm
• Profondità di ancoraggio ≥ h_v: 40 mm
• Distanza assiale a ≥: 120 mm
• Distanza dal bordo a_r≥: 60 mm
• Spessore minimo del componente h_min: 100 mm

Valori caratteristici

Resistenza alla trazione F_rec

• Calcestruzzo ≥ B25: 0,20 kN
• Blocco pieno in arenaria calcarea: 0,20 kN
• Mattoni: 0,20 kN
• Mattone forato: 0,05 kN
• Blocco forato in arenaria calcarea: 0,05 kN

Resistenza al taglio F_rec

• Calcestruzzo ≥ B25: 0,25 kN
• Blocco pieno in arenaria calcarea: 0,25 kN
• Mattoni: 0,25 kN
• Mattone forato: 0,10 kN
• Blocco forato in arenaria calcarea: 0,15 kN


Note
I fermaisolante EJOT^® vengono utilizzati per il fissaggio di isolanti morbidi e rigidi nelle facciate ventilate. Il fissaggio delle lastre isolanti deve essere effettuato secondo DIN 18516-1.
Necessita di pre-foro nel calcestruzzo cellulare e nei mattoni forati.
Per l‘utilizzo in aree non accessibili di facciate ventilate, si consiglia fermaisolante metallico in acciaio inox.
