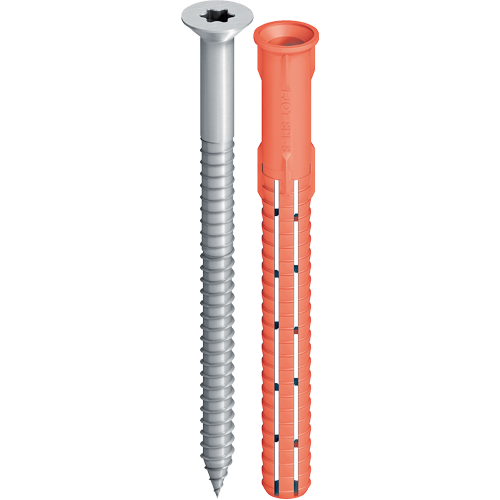

Tassello ad espansione SDF-S-10H

Caratteristiche

  • Applicazioni

    APPLICAZIONI

    • Ancoraggio di elementi in legno o metallo
    • Per sistemi non portanti secondo ETAG 020
    • Adatto al fissaggio costruttivo di portoni, porte, finestre e listelli
    • Ancoraggio su doppie murature

    Supporti per l'ancoraggio

    • Calcestruzzo
    • Laterizio pieno
    • Blocchi pieni in arenaria calcarea
    • Blocchi pieni in calcestruzzo alleggerito
    • Laterizio forato
    • Laterizio forato alleggerito
    • Blocco forato in arenaria calcarea
    • Blocchi forati in calcestruzzo alleggerito
    • Calcestruzzo cellulare alleggerito

    Altri supporti per l'ancoraggio:

    • Pietra naturale
    • Pannelli in cartongesso
    • Altri materiali da costruzione

    Attenersi alla certificazione tecnica europea ETA-10/0305 per la progettazione e la posa del prodotto. Attenersi alla certificazione per indicazioni più dettagliate su dati tecnici e carichi ammissibili.

  • Caratteristiche

    • Omologato per tutti i materiali da costruzione
    • Zona di espansione ottimizzata per una perfetta tenuta anche su materiali più problematici
    • Espansione radiale a 360º per una maggior sicurezza di ancoraggio.
    • Superficie della vite priva di cromo esavalente Cr(VI)
    • Riconoscimento del prodotto grazie a una colorazione diversa del tassello
    • Doppia alettatura di sicurezza antitorsione per un montaggio più sicuro
  • Dati tecnici

    DATI TECNICI

    • Profondità di foratura: h1 ≥: 80 mm
    • Profondità di ancoraggio effettiva hnom ≥ 70 mm
    • Diametro foratura d0 = 10 mm
    • Diametro foro nell'elemento da fissare df ≤ 10,5 mm
    • Azionamento: TORX® T40

    VALORI CARATTERISTICI

    • Resistenza a trazione NRk,p su calcestruzzo C12/15
    • Temperature comprese tra 30 °C e 50 °C: 4,50 kN
    • Temperature comprese tra 50 °C e 80 °C: 4,00 kN
    • Mattone pieno 20-1,8, NF: 4,00 kN
    • Blocco pieno in arenaria calcarea KS 36, NF: 4,50 kN
    • Blocco pieno in arenaria calcarea KS 20, 8 DF: 4,50 kN
    • Blocchi pieni in calcestruzzo alleggerito V6, 2 DF: 2,00 kN
    • Calcestruzzo cellulare alleggerito: 2,00 kN
    • Mattone forato 12-0,9, NF: 2,00 kN
    • Blocco forato in arenaria calcarea 12, 4 DF: 2,50 kN
    • Blocco forato in calcestruzzo alleggerito 10, 12 DF: 1,20 kN
    • Resistenza a taglio VRk,s
    • Tassello con vite in acciaio zincato: 9,35 kN

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Materiale Lunghezza mm Spessore serrabile B ≥ mm Unità d´imballo
    SDF-S-10Hx80-V 8510080420 10.0 Acciaio al carbonio 80.0 10.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    80.0
    Spessore serrabile B ≥
    10.0
    Descrizione articolo
    SDF-S-10Hx80-V
    Unità d´imballo
    100
    SDF-S-10Hx80-E 8510080620 10.0 Acciao Inox A4 80.0 10.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza
    80.0
    Spessore serrabile B ≥
    10.0
    Descrizione articolo
    SDF-S-10Hx80-E
    Unità d´imballo
    100
    SDF-S-10Hx100-V 8510100420 10.0 Acciaio al carbonio 100.0 30.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    100.0
    Spessore serrabile B ≥
    30.0
    Descrizione articolo
    SDF-S-10Hx100-V
    Unità d´imballo
    100
    SDF-S-10Hx100-E 8510100620 10.0 Acciao Inox A4 100.0 30.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza
    100.0
    Spessore serrabile B ≥
    30.0
    Descrizione articolo
    SDF-S-10Hx100-E
    Unità d´imballo
    100
    SDF-S-10Hx120-V 8510120420 10.0 Acciaio al carbonio 120.0 50.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    120.0
    Spessore serrabile B ≥
    50.0
    Descrizione articolo
    SDF-S-10Hx120-V
    Unità d´imballo
    100
    SDF-S-10Hx120-E 8510120620 10.0 Acciao Inox A4 120.0 50.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza
    120.0
    Spessore serrabile B ≥
    50.0
    Descrizione articolo
    SDF-S-10Hx120-E
    Unità d´imballo
    100
    SDF-S-10Hx140-V 8510140420 10.0 Acciaio al carbonio 140.0 70.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    140.0
    Spessore serrabile B ≥
    70.0
    Descrizione articolo
    SDF-S-10Hx140-V
    Unità d´imballo
    100
    SDF-S-10Hx140-E 8510140620 10.0 Acciao Inox A4 140.0 70.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza
    140.0
    Spessore serrabile B ≥
    70.0
    Descrizione articolo
    SDF-S-10Hx140-E
    Unità d´imballo
    100
    SDF-S-10Hx160-V 8510160420 10.0 Acciaio al carbonio 160.0 90.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciaio al carbonio
    Lunghezza
    160.0
    Spessore serrabile B ≥
    90.0
    Descrizione articolo
    SDF-S-10Hx160-V
    Unità d´imballo
    100
    SDF-S-10Hx160-E 8510160620 10.0 Acciao Inox A4 160.0 90.0 100

    Dati tecnici

    Diametro filetto
    10.0
    Materiale
    Acciao Inox A4
    Lunghezza
    160.0
    Spessore serrabile B ≥
    90.0
    Descrizione articolo
    SDF-S-10Hx160-E
    Unità d´imballo
    100
