EJOT® SDF-S-8V

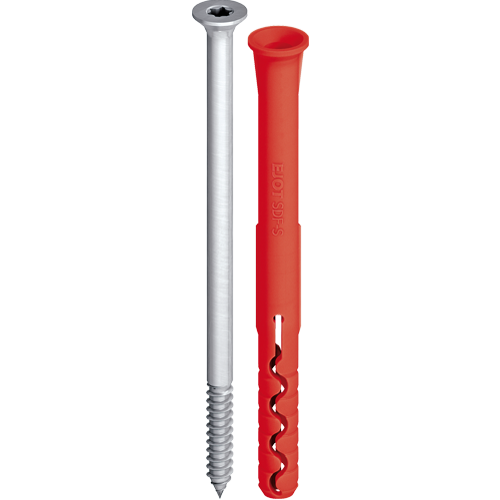

SDF-S-8V_rot

Caratteristiche

  • Applicazioni

    • Per il fissaggio di sottostrutture in legno su materiali pieni e calcestruzzo

  • Caratteristiche

    • Ridotto diametro di foratura
    • Facile riconoscimento del prodotto grazie alla diversa colorazione del tassello
    • Testa svasata

    Tipologia di supporto
    Approvato per:

    • Calcestruzzo fessurato
    • Calcestruzzo non fessurato
    • Mattoni

  • Dati tecnici

    • Azionamento: TORX T30
    • Profondità di foratura ≥ h1: 60 mm
    • Profondità di ancoraggio ≥  hnom: 50 mm

    Valori caratteristici

    • Resistenza alla trazione NRk,p su CLS < C20/25: 4,50 kN
    • Resistenza alla trazione NRk,p su CLS ≥ C20/25: 6,50 kN
    • FRk Muratura Mz 28-1,8, NF: 2,00 kN
    • FRk Blocco pieno di arenaria calcarea KS, NF 20-2,0: 2,50 kN
    • Resistenza al taglio VRk,s
         Tassello con vite in acciaio (γMs = 1.25): 5,30 kN
    • Momento flettente MRk,s
         Tassello con vite in acciaio inox (γMs = 1.25): 8,20 Nm

    Note

    Attenersi alla Valutazione Tecnica Europea ETA-15/0387 per la
    progettazione e la posa del prodotto. Ulteriori informazioni sui
    parametri e sui carichi ammissibili si trovano nelle omologazioni.
    Per i supporti di qualità sconosciuta, la capacità di carico deve
    essere determinata attraverso prove di strappo sulla struttura.

Ulteriori lunghezze disponibili su richiesta

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Materiale Lunghezza tassello mm Unità d´imballo
    SDF-S-8Vx80-V 8569080430 8.0 Acciaio al carbonio 80.0 100

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    80.0
    Spessore serrabile B ≥
    30.0
    Descrizione articolo
    SDF-S-8Vx80-V
    Unità d´imballo
    100
    SDF-S-8Vx100-V 8569100430 8.0 Acciaio al carbonio 100.0 50

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    100.0
    Spessore serrabile B ≥
    50.0
    Descrizione articolo
    SDF-S-8Vx100-V
    Unità d´imballo
    50
    SDF-S-8Vx120-V 8569120430 8.0 Acciaio al carbonio 120.0 50

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    120.0
    Spessore serrabile B ≥
    70.0
    Descrizione articolo
    SDF-S-8Vx120-V
    Unità d´imballo
    50
    SDF-S-8Vx140-V 8569140430 8.0 Acciaio al carbonio 140.0 50

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    140.0
    Spessore serrabile B ≥
    90.0
    Descrizione articolo
    SDF-S-8Vx140-V
    Unità d´imballo
    50
    SDF-S-8Vx160-V 8569160430 8.0 Acciaio al carbonio 160.0 50

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    160.0
    Spessore serrabile B ≥
    110.0
    Descrizione articolo
    SDF-S-8Vx160-V
    Unità d´imballo
    50
    SDF-S-8Vx180-V 8569180430 8.0 Acciaio al carbonio 180.0 50

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    180.0
    Spessore serrabile B ≥
    130.0
    Descrizione articolo
    SDF-S-8Vx180-V
    Unità d´imballo
    50
    SDF-S-8Vx200-V* 8569200430 8.0 Acciaio al carbonio 200.0 50

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    200.0
    Spessore serrabile B ≥
    150.0
    Descrizione articolo
    SDF-S-8Vx200-V*
    Unità d´imballo
    50
    SDF-S-8Vx220-V* 8569220430 8.0 Acciaio al carbonio 220.0 50

    Dati tecnici

    Diametro filetto
    8.0
    Materiale
    Acciaio al carbonio
    Lunghezza tassello
    220.0
    Spessore serrabile B ≥
    170.0
    Descrizione articolo
    SDF-S-8Vx220-V*
    Unità d´imballo
    50
