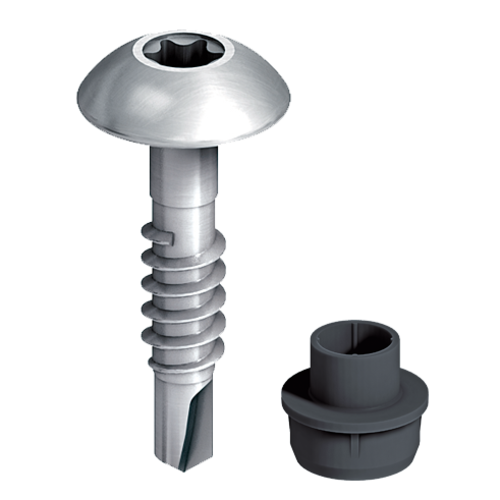

EJOT® SAPHIR JT4-FR-2H/6-4,8

Caratteristiche

  • Applicazioni

    • Fissaggio dei pannelli di rivestimento esterno ALUCOBOND® secondo Z-33.2-6

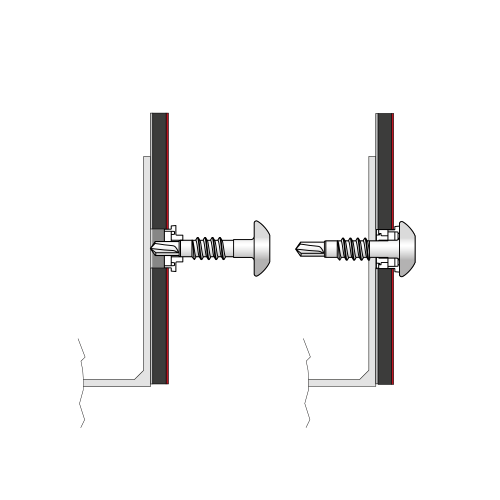

    • Fissaggio senza pressione, non vincolato, su sottostrutture in alluminio da 2mm
  • Caratteristiche

    • Acciaio inox A2
    • Teste delle viti con rivestimento ALUCOBOND® disponibili sia standard che con verniciatura in RAL

    Vantaggi

    • Foratura e avvitamento della piastra alla sottostruttura al tempo stesso
    • La sottostruttura non necessita di preforatura
  • Dati tecnici

    • Diametro: 4,8 mm
    • Capacità di foratura tI + tII: 1,0 + 3,0 mm
    • Azionamento: TX25
    • Ø Bussola di centraggio: 8,5 mm
    • Diametro testa: 12 mm
    • Altezza testa: 3,4 mm

    Note

    Per il montaggio si consiglia il Bit TX25W-1/4“/Cx25 di forma conica per il bloccaggio sulla testa della vite. Per creare punti fissi si consiglia di preforare la placca Ø 4,0 mm. Il diametro di preforatura ideale per la bussola di centraggio è 8,5 mm.
    Per i processi di pre-foro si consiglia di eseguire anticipatamente dei test.

* Disponibile in acciaio inox A4 su richiesta (JT9)

Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Materiale Unità d´imballo
    JT4-FR-2H/6-4,8x22* 7384170300 Acciao Inox A2 1000

    Dati tecnici

    Materiale
    Acciao Inox A2
    Descrizione articolo
    JT4-FR-2H/6-4,8x22*
    Unità d´imballo
    1000
    Bussola di centraggio 3010003700 Acciao Inox A2 500

    Dati tecnici

    Materiale
    Acciao Inox A2
    Descrizione articolo
    Bussola di centraggio
    Unità d´imballo
    500
