Fissaggi isolati EJOT

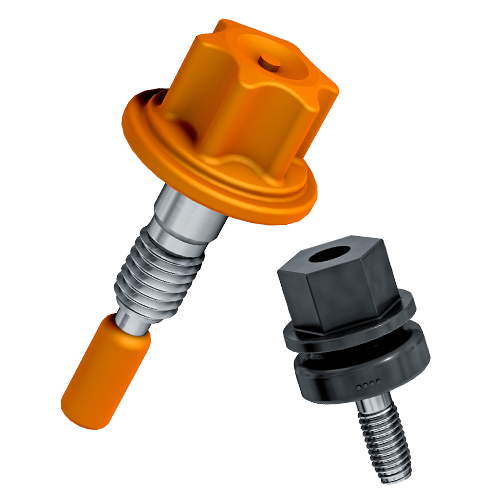

IND-Produktbilder-InsulatedScrew-SpaceHolder-EJOT2

Caratteristiche

Panoramica
- Connettore ad alta tensione isolato: un connettore che permette di collegare conduttori elettrici ad alta tensione garantendo l’isolamento.
- Test elettrico ad alta tensione: un test che verifica al 100 % l’isolamento e la resistenza dielettrica del connettore a tensioni elevate.
- Possibilità di sovrastampaggio ignifugo: il connettore può essere rivestito con un materiale che resiste al fuoco secondo lo standard V0.
- Sistema di imballaggio progettato per facilitare la raccolta automatizzata dei singoli componenti.
- Possibilità di customizzazione del componente per adattarlo ad esigenze specifiche.
- Assistenza e supporto per la progettazione dell'articolo (design, proprietà meccaniche, ecc.).

Download

Italiano

EJOT_EJOSYST_Insulated_Screw_Flyer_12.22_en.pdf 450 KB

Inglese

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

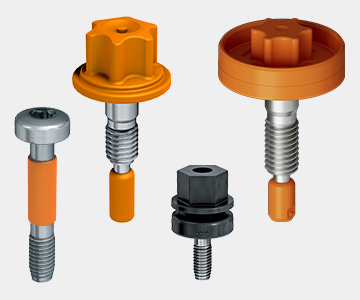

Viti isolate VOLTtec®

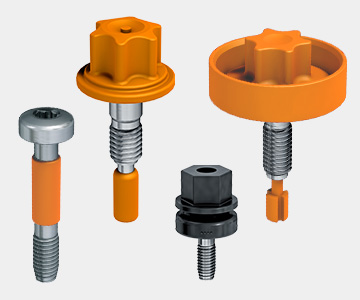

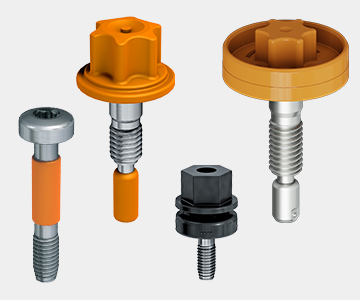

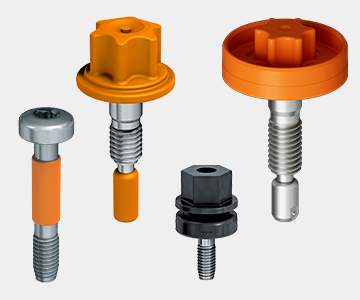

Le viti isolate EJOT, combinano le collaudate tecnologie di processo di elementi in acciaio formati a freddo, con processi di stampaggio ad iniezione completamente automatizzati e testati elettricamente al 100%. In questo modo supportiamo i nostri clienti nella progettazione ottimale del componente, per garantire il serraggio meccanico e la contemporanea funzione di isolamento.

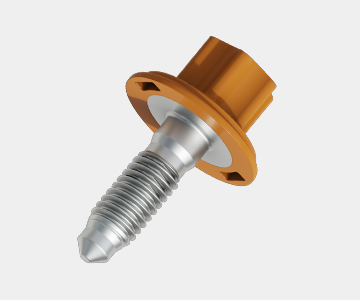

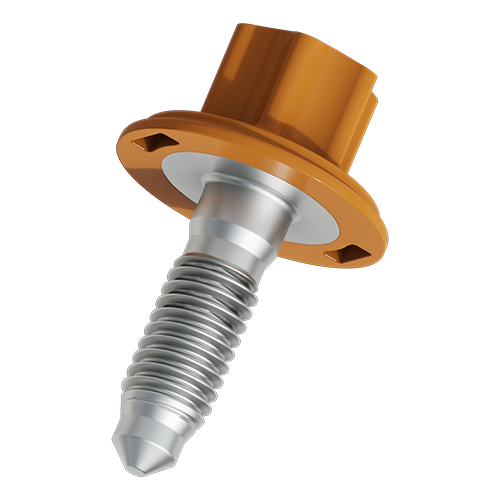

VOLTtec® Standard

VOLTtec^® Standard fastening element for insulated high-voltage connections in electrified vehicles and stationary battery energy storage systems. The insulated screws ensure secure contact, even under the influence of vibration and temperature.

Advantages

Available from stock / Short time to market
No additional invest in tooling and automation
100 % safe - dielectric strength test in production line
Relaxation-free connection due to steel under head geometry

Technical Specifications

Thread M6 - 6h
Drive TORX^® E12
Transmittable torque min. 12 Nm
Tracking Resistance CTI 500V / 600 V
Flammability HB / V0 according UL 94

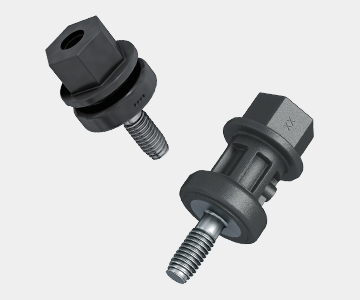

VOLTtec® PCB Spacer

The VOLTtec^® PCB Spacer is available in two different heights.
In electrical and electronic components, printed circuit boards must be stacked due to space constraints. The VOLTtec^® PCB Spacer ensures simple and uncomplicated assembly as well as sufficient distance between the components, to prevent destructive sparking or arcing. For this purpose, insulation material is used that meet the required dielectric strength.

Advantages
