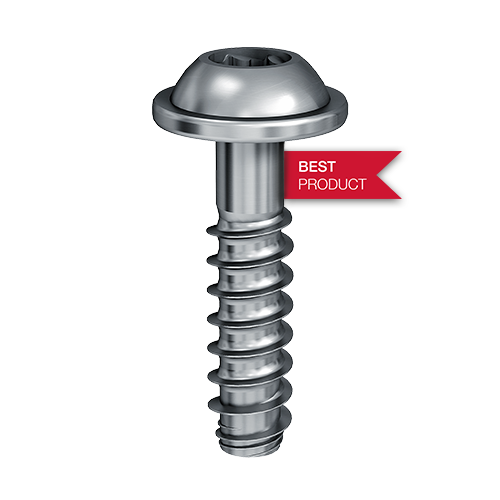

EVO PT®

Direct fastening for all thermoplastics, with or without fibre reinforcement, with FEM support and calculation tool
Direct fastening into plastics oﬀers numerous advantages that positively impact various aspects of industrial assembly. By eliminating inserts, handling systems, screw locks, and complex core pins, the entire manufacturing process is signiﬁcantly simpliﬁed. This not only reduces inspection eﬀorts but also leads to signiﬁcant savings in cost, time and weight.

Caratteristiche

Panoramica
- Punta ottimizzata con sistema di auto-centraggio
- Coppia indipendente dalla profondità di installazione della vite
- Supporto CAE durante la fase di progettazione
- Capacità di processo eccellente (sicurezza e ripetibilità)
- Alto potenziale di standardizzazione

Download

Italiano

EJOT_EVO-PT_Flyer_09.25_en.pdf 721 KB

Inglese

EJOT_EVO-PT_Flyer_09.25_en.pdf 721 KB

EJOT Italia

infoIT@ejot.com
+39 049 9869000

CAD & more - Your Online-Service

* To have access to our CAD data, tools and other services, registrarsi qui.

EVO PT® CAD Data *

Here you can directly download CAD data, PDF and DXF drawings.

EVO CALC® Prognosis Program *

Take advantage of our new prognosis program for designing your screw joint and calculating assembly parameters. This software combines the VDI 2230 guidelines with EJOT's long-term expertise in direct fastening into plastic.

L'evoluzione della vite autoformante nei materiali plastici

EVO PT^® è il risultato dello sviluppo evolutivo della vite autoformante nei materiali termoplastici. Questo innovativo sistema di fissaggio, integra per la prima volta, la tecnologia di produzione e dell'applicazione utilizzando nuovi metodi basati su simulazioni del processo di montaggio (CAE). Il risultato di questo approccio interdisciplinare è una vite con eccellenti proprietà di giunzione e sicurezza.

Filettatura con profilo bionico

L'innovativa filettatura con processo bionico consente di ottenere una coppia di installazione quasi indipendente dalla profondità di avvitamento. In questo modo è possibile utilizzare una coppia di serraggio univoca a prescindere dalle diverse condizioni di applicazione.

Il profilo speciale della vite garantisce un carico uniforme sui fianchi del filetto, questo grazie anche al sistema di auto - centraggio della vite.

EJOT EVO CALC^®

Con il servizio di calcolo digitale EJOT EVO CALC^®, è possibile verificare preventivamente le coppie e le forze di precarico basate sulle caratteristiche dell’applicazione (dimensioni pre-foro e materiali). Inoltre, proprio grazie alla vite EVO PT^®, mettiamo a disposizione un’analisi di ottimizzazione dei componenti supportata dal metodo FEM. Da questo ne consegue un notevole risparmio di tempo e costi già dalle prime fasi di progettazione.

Servizi CAE – Supporto ingegneristico alla progettazione e ottimizzazione dei componenti

Tramite i nostri servizi CAE possiamo supportarvi durante la fase di sviluppo. Attraverso l’utilizzo di strumenti di simulazione e calcolo innovativi, siamo in grado di stimare il comportamento e gli effetti dei nostri sistemi di fissaggio nell'applicazione sottoposta a varie condizioni di sollecitazione, e suggerire le corrette modifiche di ottimizzazione. E’ inoltre possibile calcolare il precarico ed il rilassamento di ogni giunto per esaminare il comportamento dell'intero sistema.
Maggiori informazioni...

TOBI^® Drive-System - L'impronta innovativa ad alte prestazioni

Presa sicura senza punte magnetiche o sistemi a vuoto
Allineamento assiale della vite e dell'inserto
Maggiore durata degli inserti grazie all'area di contatto ampliata (fino a 70 volte superiore)
Retrocompatibilità con inserti TORX esalobati standard

Maggiori informazioni
