DELTA PT®
Caratteristiche
-
Panoramica
- Fissaggio diretto e resistente nei materiali termoplastici.
- Progettazione semplificata grazie al software di simulazione EJOT® DELTA CALC
- Maggiore resistenza dinamica
- Elevata resistenza a trazione, torsione e vibrazioni
- Tensione radiale minima grazie all’angolo del filetto ottimizzato
- Catalogo, Prospetti e dati CAD reperibili nella sezione "CAD & more"
- Possibilità di riduzione del diametro e della lunghezza, rispetto alle comuni viti per plastica
![](/medias/sys_master/images/images/h07/h31/9317726158878/Icon-Hotline-schwarz-145x130Px.png)
EJOT Italia
![](/medias/sys_master/images/images/h07/h31/9317726158878/Icon-Hotline-schwarz-145x130Px.png)
Hotline
Applications Engineer
CAD & more - Your Online-Service
* To have access to our CAD data, tools and other services, registrarsi qui.
DELTA PT® CAD data *
Here you can directly download CAD data, PDF and DXF drawings.
DELTA CALC® Prognosis Program *
Use our prognosis program for the calculation and dimensioning of your fastening connection. This software combines the guidelines of VDI 2230 with extensive experience of EJOT in direct fastening.
CAD & more - Your Online Service Area
Unfortunately you currently have no authorization to use "CAD & more".
Unfortunately, this data can not be provided to you without the consent of the confidentiality agreement.
Your request will be manually verified, this can take 1 to 3 business days.
-
For technical questions please contact +39 049 986 9023 INDUSTRY Division
Problems with your access? Mail to: service-industrie@ejot.com
Grant Access to CAD Data
Unfortunately you currently have no authorization to use "CAD & more".
Apply for access to CAD data.
-
For technical questions please contact +39 049 986 9023 INDUSTRY Division
Problems with your access? Mail to: service-industrie@ejot.com
Thank you!
Your request will be manually verified, this may take 1 to 3 business days.
You will receive an e-mail as soon as your access for "CAD & more" has been activated.
Thank you for your patience.
-
For technical questions please contact +39 049 986 9023 INDUSTRY Division
Problems with your access? Mail to: service-industrie@ejot.com
Confirm CAD data renewal
In the e-mail sent by us you will find the link to verify your account, please click on it.
If you do not receive an e-mail within a few minutes, please check your spam folder.
-
For technical questions please contact +39 049 986 9023 INDUSTRY Division
Problems with your access? Mail to: service-industrie@ejot.com
Can not be renewed
Please contact our customer care
-
For technical questions please contact +39 049 986 9023 INDUSTRY Division
Problems with your access? Mail to: service-industrie@ejot.com
Can not process your request for CAD
Please contact our customer care
-
For technical questions please contact +39 049 986 9023 INDUSTRY Division
Problems with your access? Mail to: service-industrie@ejot.com
Autoformante in materiali termoplastici
![](/medias/sys_master/images/images/h4f/h3f/9107530219550/pic-1-neu.png)

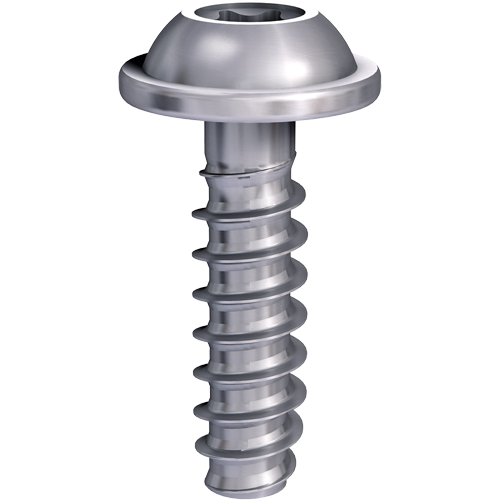

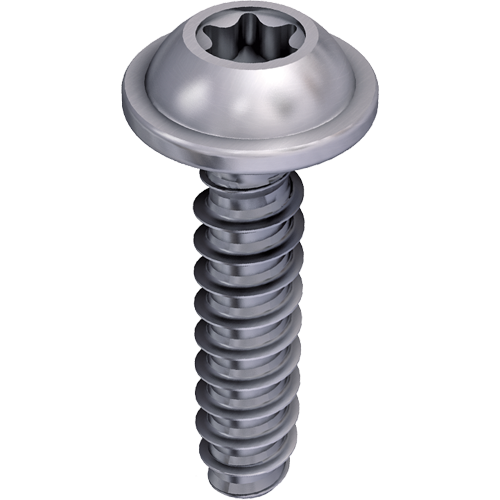

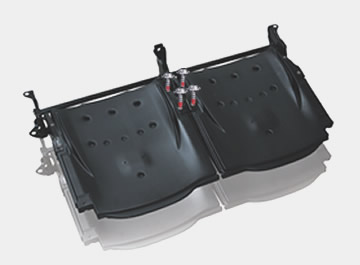

La vite EJOT DELTA PT ® è uno speciale elemento di fissaggio sicuro e con elevate tenute nei materiali termoplastici. Rappresenta l’evoluzione della vite EJOT PT® ottenuta grazie ad uno sviluppo costante e ad un'esperienza pluriennale nel campo delle viti autoformanti. Questa vite è adatta a tutte le applicazioni industriali. In particolare, la vite EJOT DELTA PT® si è imposta come elemento di fissaggio affidabile e di lunga durata nell'industria automobilistica, dove le componenti utilizzate devono resistere a carichi di serraggio elevati.
Supporto specialistico alla progettazione
![](/medias/sys_master/images/images/h9a/hcf/9342102274078/IND-PB-DELTA-PT-2-mit-Logo.jpg)
Il nuovo programma di simulazione EJOT® DELTA CALC, basato sugli esiti di migliaia di test di fissaggio effettuati su applicazioni reali, rappresenta per i progettisti un valido supporto per una stima qualitativa dei fissaggi diretti nei materiali in lega leggera. Con questo programma si possono calcolare i parametri di avvitatura della vite DELTA PT® a seconda della tipologia dei materiali e del dimensionamento del preforo. In questo modo lo sviluppo snello del fissaggio porta ad un notevole risparmio già in fase di progettazione.
Innovativa geometria del filetto
![](/medias/sys_master/images/images/h99/he0/8977894637598/IND-PB-DELTA-PT-3.jpg)
La speciale geometria del filetto della vite EJOT DELTA PT® è il risultato di un'analisi accurata dello spostamento del materiale durante la fase di deformazione. L‘angolo ottimizzato del fianco del filetto della DELTA PT®,compreso tra 20° e 30° gradi, permette di ridurre lo stress in direzione radiale, soprattutto se confrontato con l’angolo di 60° caratteristico delle viti metriche. La minima tensione radiale consente la progettazione di una madrevite in plastica alleggerita, mentre l’elevata forza trasmessa in direzione assiale consente il flusso ottimale del materiale durante la fase di deformazione. L’angolo dell'elica è stato progettato per massimizzare la forza di serraggio Fv senza compromettere la resitenza delle parti a contatto. Il passo del filetto permette di ridurre le profondità di avvitamento della vite, con conseguente riduzione dei costi e degli ingombri.
DELTA PT® WN54 Head Styles and Drives
![](/medias/sys_master/images/images/h67/hf9/8978045435934/Koepfe-DELTA-PT.png)
WN5411 Testa bombata con rondella prestampata e intaglio a croce Z (or H)
WN5412 Testa cilindrica bombata con intaglio a croce Z (or H)
WN5447 Testa esagonale con rondella prestampata
WN5451 Testa bombata con rondella prestampata e inserto TORX PLUS®/AUTOSERT
WN5452 Testa cilindrica bombata con inserto TORX PLUS®/AUTOSERT
WN5453 Testa svasata, rialzata con inserto TORX PLUS®/AUTOSERT
WN5454 Testa svasata, piana con inserto TORX PLUS®/AUTOSERT
Per informazioni dettagliate, fare riferimento allo standard aziendale EJOT.
È possibile scaricarli nella nostra area di servizio "CAD & more".
Clicca qui per registrarti: "CAD & more"
