PT®

Caratteristiche

Le origini del fissaggio diretto nella plastica

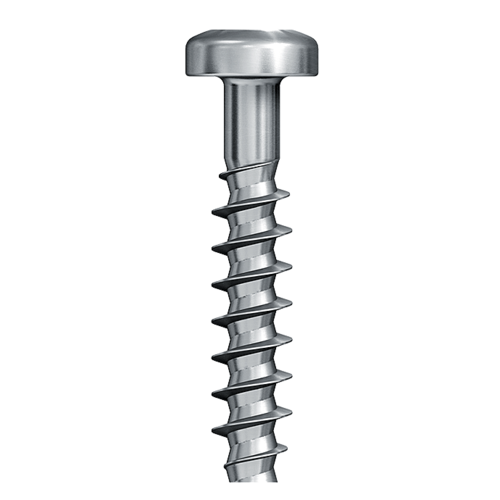

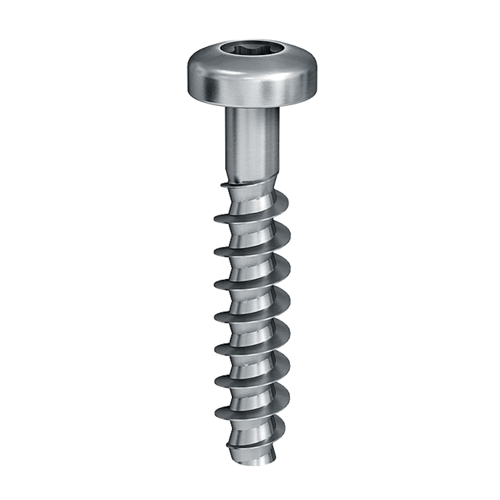

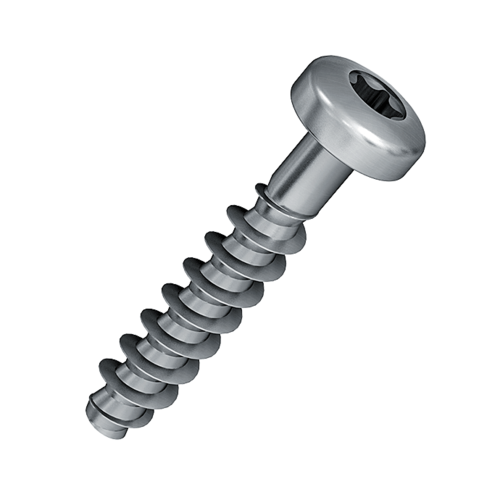

La vite PT^® (dove PT sta per “Plastic Thread”) ha rivoluzionato il fissaggio nella plastica negli anni ’70. EJOT ha sviluppato una geometria della filettatura progettata specificamente per la plastica che, a differenza delle viti per lamiera comunemente utilizzate all’epoca, forma una filettatura di accoppiamento portante direttamente nel termoplastico durante l’installazione, senza danneggiare il materiale. Questo ha reso possibile per la prima volta un fissaggio diretto affidabile senza la necessità di inserti metallici più costosi. La vite EVO PT^®, soddisfa le crescenti esigenze delle applicazioni moderne grazie alla sua geometria della filettatura ottimizzata, alle maggiori forze di precarico, alla migliore distribuzione del carico e alla massima efficienza di processo.
Panoramica
- L'assemblaggio diretto permette di risparmiare tempo e fasi di lavorazione
- Tensione radiale ridotta grazie all'angolo asimmetrico dei fianchi
- Elevata penetrazione del filetto che massimizza il carico assiale
- Ottima tenuta antisvitamento del filetto
- Riduzione dello stress del materiale termoplastico in fase di formatura
- Adatta per i materiali termoplastici non caricati

Download

Italiano

Design recommendations PT 2 MB

Inglese

Design recommendations PT 2 MB

EJOT Italia

infoIT@ejot.com
+39 049 9869000

CAD & More - Il tuo servizio online

In quest'area mettiamo a disposizione dati CAD in vari formati e file PDF di disegni tecnici per i nostri prodotti EVO PT®, DELTA PT®, SHEETtracs®, ALtracs® Xt e ALtracs® Plus. CAD & more offre anche la possibilità di progettare fissaggi personalizzati con l'aiuto di programmi di prognosi o di verificarne la funzionalità utilizzando APPLICATION CHECK. Infine, è anche possibile scaricare le ultime brochure relative ai prodotti, le pubblicazioni tecniche e gli standard aziendali EJOT.

CAD & more

Assemblaggio autoformante nei materiali termoplastici

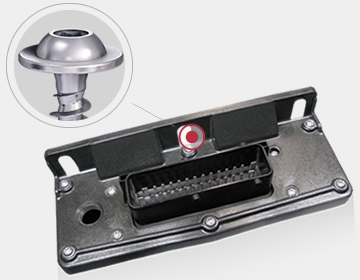

EJOT PT^® è la prima vite che è stata sviluppata appositamente per l'assemblaggio autoformante nei materiali termoplastici e che da decenni rappresenta un punto di riferimento per il settore delle viti per plastica. Le possibili applicazioni di questo elemento di fissaggio si estendono in tutti gli ambiti industriali. Siccome le richieste tecniche nell'industria aumentano costantemente, l’obiettivo di migliorare le già ottime caratteristiche di questo elemento di fissaggio ha portato alla realizzazione di una vite PT^® ottimizzata in ogni dettaglio. La vite DELTA PT^® è il risultato di questo processo di ottimizzazione. Questa vite soddisfa i più alti requisiti di precisione e sicurezza, ma offre anche vantaggi significativi nello studio dell‘applicazione, ad esempio nel supporto alla progettazione con il programma di simulazione EJOT DELTA CALC^®.

PT^® WN 14 Tipi di testa ed impronte

WN1411 Testa bombata con rondella integrata ed impronta a croce Z o (H)

WN1412 Testa bombata con impronta a croce Z o (H)

WN1423 Testa svasata piana con impronta TORX PLUS^®/AUTOSERT

WN1447 Testa esagonale con rondella integrata

WN1451 Testa bombata con rondella integrata ed impronta TORX PLUS^®/AUTOSERT

WN1452 Testa bombata con impronta TORX PLUS^®/AUTOSERT

WN1453 Testa svasata bombata con impronta TORX PLUS®/AUTOSERT

WN1443 Testa svasata piana con impronta a croce Z o (H)

Per informazioni dettagliate, consultare lo standard produttivo EJOT.
È possibile scaricarli nella nostra area servizi “CAD & more”. Clicca qui per registrarti: "CAD & more"
