DELTA PT® DS
Caratteristiche
-
Reliable direct fastening in thermoset plastics
The DELTA PT® DS (DS stands for “DuroSet”) has been specifically developed for thermoset plastics and enables reliable direct fastening despite the material’s high hardness and brittleness. The DS thread design, featuring integrated grooves, optimizes stress-reduced thread formation, reduces installation torque, and increases strip torque. This results in durable joints without damaging the material. The outcome: high process reliability, flexible use in both thermoplastics and thermosets, and efficient assembly for demanding lightweight construction applications.
-
Panoramica
- Fissaggi sicuri e diretti su materiali termoindurenti
- Possibilità di standardizzazione: una sola vite per termoindurenti e termoplastici
- Assemblaggio della vite senza formazione di microfratture
- Riduzione della profondità dei fori rispetto alle tradizionali viti con intaglio fresato
- Maggiore carico di serraggio mantenendo la stessa profondità di avvitamento rispetto alle tradizionali viti con intaglio fresato
EJOT Italia
"Ottimizzata" per l'assemblaggio nei materiali plastici termoindurenti
Materiali innovativi che fino a pochi anni fa non erano ancora impiegati come elementi di fissaggio, nel frattempo sono stati introdotti in diversi settori industriali. A questo proposito sono da citare in particolare le plastiche termoindurenti, che spesso sostituiscono altri materiali nell'industria automobilistica per ridurre il peso dei componenti. L'assemblaggio sicuro e di lunga durata in questi componenti che utilizzano materiali molto fragili introducono elevate criticità negli elementi di fissaggio che verranno utilizzati. EJOT risolve questi problemi con le nuove DELTA PT® DS, che sono state progettate sulla base delle collaudate DELTA PT® grazie alla forma particolare del loro filetto che risponde alle richieste più difficili dell'assemblaggio diretto nei materiali termoindurenti.
Ottimizzazione del filetto

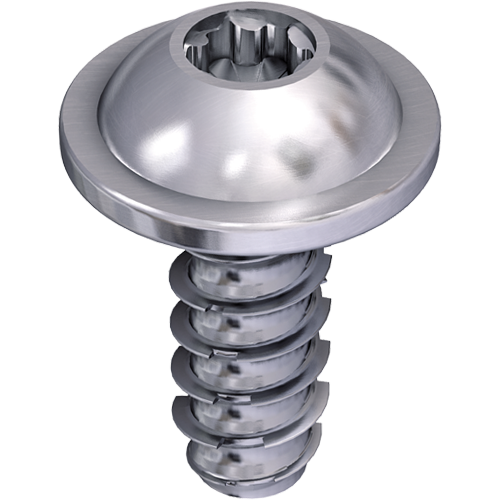

La forma del filetto "DS" (DuroSet) è la soluzione dei problemi di fissaggio diretto in questi materiali. Sulla già collaudata geometria delle DELTA PT® sono state introdotte nel filetto della vite delle speciali scanalature che permettono una forma ottimale della madrevite. Queste scanalature sono particolarmente pronunciate sulla punta e terminano verso la testa della vite. In questo modo si riesce a minimizzare la coppia di formatura, mantenendo elevato il carico di serraggio; le rotture del materiale durante l'assemblaggio diretto possono essere accuratamente evitate con la DELTA PT® DS.
DELTA PT® DS WN 54 Tipi di testa ed impronte
WN5411 Testa bombata con rondella integrata ed impronta a croce Z o (H)
WN5412 Testa bombata con impronta a croce Z o (H)

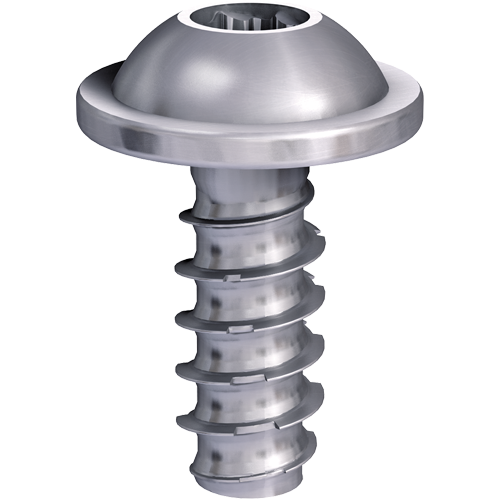

WN5451 Testa bombata con rondella integrata ed impronta TORX PLUS®/AUTOSERT
WN5452 Testa bombata con impronta TORX PLUS®/AUTOSERT
WN5453 Testa svasata bombata con impronta TORX PLUS®/AUTOSERT
WN5454 Testa svasata piana con impronta TORX PLUS®/AUTOSERT
Per informazioni dettagliate, consultare lo standard produttivo EJOT.
È possibile scaricarli nella nostra area servizi “CAD & more”. Clicca qui per registrarti: "CAD & more"
TOBI® Drive-System - L'impronta innovativa ad alte prestazioni
- Presa sicura senza punte magnetiche o sistemi a vuoto
- Allineamento assiale della vite e dell'inserto
- Maggiore durata degli inserti grazie all'area di contatto ampliata (fino a 70 volte superiore)
- Retrocompatibilità con inserti TORX esalobati standard
