SHEETtracs®

Caratteristiche

  • Panoramica

    • Assemblaggio ad alta resistenza grazie alla formazione di più filetti sull'imbutitura
    • Elevata resistenza alle vibrazioni
    • Fissaggio semplice e sicuro grazie ad una bassa coppia di formatura del filetto
    • Elevata coppia di rottura grazie a una madrevite robusta e stabile creatasi durante il processo di serraggio.
    • Vite con sezione circolare per una maggiore aderenza dei fianchi del filetto nell'area imbutita.
    • Compatibilità con viti metriche

EJOT Italia

Hotline

Applications Engineer

CAD & more - Your Online-Service

* To have access to our CAD data, tools and other services, please register here.

SHEETtracs® CAD data *

Here you can directly download CAD data, PDF and DXF drawings.



SHEETtracs® Application Check *

Our Application Check allows you to make a general statement about the feasibility of your individual joining task.



CAD & more - Your Online Service Area

Unfortunately you currently have no authorization to use "CAD & more".

Unfortunately, this data can not be provided to you without the consent of the confidentiality agreement.
Your request will be manually verified, this can take 1 to 3 business days.

  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

Grant Access to CAD Data

Unfortunately you currently have no authorization to use "CAD & more".

Apply for access to CAD data.

CAD & More

CAD & More" fornisce informazioni riservate sui nostri prodotti DELTA PT®, ALtracs® Plus, SHEETtracs® (file CAD, file di prodotto, disegni, ecc.). Questi dati sono accessibili solo ai clienti EJOT Divisione Industria.


  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

Thank you!

Your request will be manually verified, this may take 1 to 3 business days.
You will receive an e-mail as soon as your access for "CAD & more" has been activated.
Thank you for your patience.



  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

Confirm CAD data renewal

In the e-mail sent by us you will find the link to verify your account, please click on it.
If you do not receive an e-mail within a few minutes, please check your spam folder.



  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

Can not be renewed

Please contact our customer care



  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

Can not process your request for CAD

Please contact our customer care



  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

Assemblaggi sicuri nelle lamiere sottili

Un fissaggio affidabile delle lamiere sottili con foro pilota è sempre stato un problema nell’ambito dei fissaggi smontabili. Mentre fino ad alcuni anni fa si tendeva ad utilizzare lamiere con spessori intorno a 1mm, oggigiorno la gamma di spessori utilizzati è stata notevolmente ridotta per ragioni di riduzione costi. Ejot ha risolto questo problema sviluppando una vite specifica, la vite auto formante EJOT SHEETtracs®, che permette un assemblaggio affidabile nei sottili fogli lamierati dotati di foro pilota. Questo elemento di fissaggio incontra anche le strategie di alleggerimento dei prodotti. Per esempio la riduzione dello spessore delle carrozzerie nell’industria del bianco e divenuta possibile grazie all’utilizzo della EJOT SHEETtracs® che ha anche portato ad una sensibile riduzione costi per questa categoria di prodotti.

Forma del filetto speciale

La EJOT SHEETtracs® ha un angolo del fianco del filetto asimmetrico di 45° (30° / 15°) studiato per creare una madrevite stabile nella lamiera avvitata, grazie al ridotto spostamento di materiale si forma una piccola imbuttitura. Questo aumenta il livello coppia applicabile e facilita la realizzazione di assemblaggi ripetibili. La punta della vite, di forma conica, ha una filettatura con un profilo di questo angolo invertito in modo da creare l’imbuttitura prevalentemente nella direzione di inserimento della vite. La punta inoltre facilita la centratura della vite nel suo preforo. Nella parte superiore della vite la sezione circolare della filettatura permette un maggior e miglior contatto con il foglio di lamiera comparata alle tradizionali viti per lamierati.

SHEETtracs® Application Check

Il EJOT SHEETtracs®è una vite autofilettante per connessioni sicure di lamiere sottili con un foro pilota.

Lo strumento online SHEETtracs® Application Check consente all'utente di determinare i valori guida rilevanti per l'attività di avvitamento specificando il materiale da avvitare e lo spessore della lamiera. Questi valori sono tra gli altri il diametro del pre-foro richiesto e una coppia di serraggio consigliata considerando le diverse superfici delle viti.

SHEETtracs® WN 52 WN54 Teste e Azionamenti

WN5241 Testa bombata con rondella prestampata e inserto a croce Z  (or H)
WN5242 Testa bombata con inserto a croce Z (or H)
WN5243 Testa svasata con inserto a croce Z (or H)
WN5247 Testa esagonale con rondella prestampata

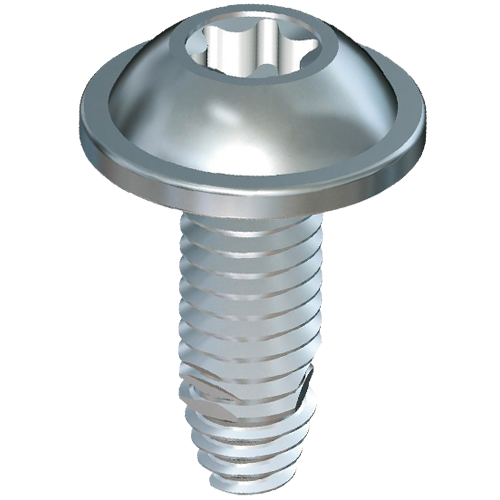

WN5251 Testa bombata con rondella prestampata e inserto  TORX®

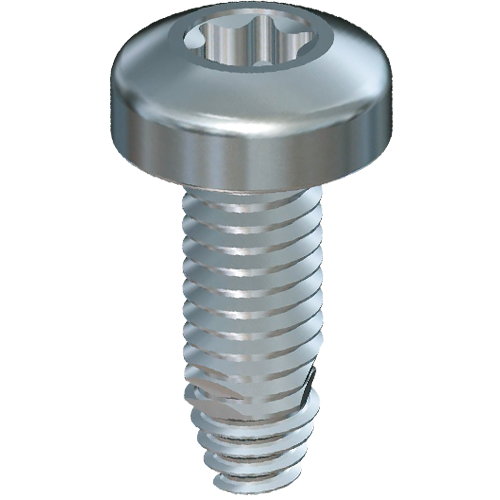

WN5252 Testa bombata con inserto TORX®
WN5254 Testa svasata con inserto TORX®

Per informazioni dettagliate, fare riferimento allo standard aziendale EJOT.
È possibile scaricarli nella nostra area di servizio "CAD & more".
Clicca qui per registrarti: "CAD & more"
