ALtracs® Plus

Caratteristiche

  • Panoramica

    • La vite autoformante per materiali in lega leggera
    • La geometria ottimizzata del filetto ALtracs® Plus  permette l'uso di viti più piccole e più corte, ma con valori di resistenza del fissaggio costantemente elevati
    • Il programma di simulazione ALtra CALC® permette una prima analisi delle performance dei serraggi con conseguente risparmio di tempo, costi ed onerosi test
    • Elevata forza di serraggio e stabilità assicurata nel tempo anche sotto impegnativi stress dinamici e/o termici
    • Elevata resistenza alle vibrazioni senza utilizzo di addizionali elementi di sicurezza
    • Possibile risparmio fino al 40% dei costi eliminando le lavorazioni necessarie per l’uso di viti metriche
    • Vite compatibile con elementi metrici, possibile sostituzione in caso di interventi in  service

EJOT Italia

Hotline

Applications Engineer

CAD & more - Your Online-Service

* To have access to our CAD data, tools and other services, please register here.

ALtracs® Plus CAD data *

Here you can directly download CAD data, PDF and DXF drawings.



ALtra CALC<sup>®</sup> Prognosis Program *

Use our prognosis program for the calculation and dimensioning of your fastening connection. This software combines the guidelines of VDI 2230 with extensive experience of EJOT in direct fastening.



CAD & more - Your Online Service Area

Unfortunately you currently have no authorization to use "CAD & more".

Unfortunately, this data can not be provided to you without the consent of the confidentiality agreement.
Your request will be manually verified, this can take 1 to 3 business days.

  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

Grant Access to CAD Data

Unfortunately you currently have no authorization to use "CAD & more".

Apply for access to CAD data.

CAD & More

CAD & More" fornisce informazioni riservate sui nostri prodotti DELTA PT®, ALtracs® Plus, SHEETtracs® (file CAD, file di prodotto, disegni, ecc.). Questi dati sono accessibili solo ai clienti EJOT Divisione Industria.


  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

Thank you!

Your request will be manually verified, this may take 1 to 3 business days.
You will receive an e-mail as soon as your access for "CAD & more" has been activated.
Thank you for your patience.



  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

Confirm CAD data renewal

In the e-mail sent by us you will find the link to verify your account, please click on it.
If you do not receive an e-mail within a few minutes, please check your spam folder.



  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

Can not be renewed

Please contact our customer care



  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

Can not process your request for CAD

Please contact our customer care



  • For technical questions please contact +39 049 986 9023 INDUSTRY Division
    Problems with your access? Mail to: service-industrie@ejot.com

"Specialisti" nelle leghe leggere

Le viti EJOT ALtracs® Plus sono elementi di fissaggio studiati appositamente per garantire un assemblaggio sicuro e resistente nei materiali in lega leggera o non-ferrosi come zinco, rame o ottone.

La vite ALtracs® Plus può essere avvitata direttamente nei fori realizzati da stampo senza necessità di filettatura. Rispetto alle viti metriche possono essere realizzati significativi risparmi di costo perché si riduce il numero delle lavorazioni meccaniche (ad esempio alesatura fori e creazione del filetto). La vite ALtracs® Plus raggiunge valori di resistenza simili a quelli di una vite metrica di classe di resistenza 10.9.

Supporto specialistico alla progettazione

Il nuovo programma di simulazione EJOT ALtra CALC®, basato sugli esiti di migliaia di test di fissaggio effettuati su applicazioni reali, rappresenta per i progettisti un valido supporto per una stima qualitativa dei fissaggi diretti nei materiali in lega leggera. Con questo programma si possono calcolare i parametri di avvitatura della vite ALtracs® Plus a seconda della tipologia dei materiali e del dimensionamento del preforo. In questo modo lo sviluppo snello del fissaggio porta ad un notevole risparmio già in fase di progettazione.

Design ottimizzato del filetto

La geometria del filetto ha un ruolo chiave nell'assemblaggio diretto nelle leghe leggere, poiché la diversa resistenza dell'acciaio e della lega richiede un adattamento specifico della vite. L'angolo del fianco del filetto della vite (33º) forma una madrevite con una resistenza maggiore rispetto ai filetti con profilo a 60º. La madrevite del materiale più debole (lega leggera) viene rinforzata dal maggior volume di materiale contenuto all'interno del passo del filetto, così da ottenere un rapporto di stabilità equilibrato. L'asimmetria del profilo del filetto produce una deformazione ottimale del materiale e crea una maggior sovrapposizione delle  superfici.

Montaggio sicuro

I bassi valori di coppia per la formatura e l’elevato valore di rottura del filetto della vite ALtracs® Plus creano una finestra di sicurezza di assemblaggio affidabilr anche con semplici avvitatori pneumatici ed elettrici. Sistemi di avvitatura a controllo di coppia o a coppia angolo permettono di raggiungere valori di assemblaggio al limite dei valori di rottura della vite. La sezione circolare del filetto in combinazione con le differenti profondità di installazione possibili (da 1 a 2.5 x d) permette una elevata flessibilità nella scelta del miglior sistema di assemblaggio. La geometria del filetto ALtracs® Plus in combinazione con la zona non circolare di formatura filetto nelle prime spire, consentono un allineamento del centraggio della vite anche con avvitatori manuali.

ALtracs® Plus WN 51 Head Styles and Drives

WN5117 hexagon flange head
WN5151 round washer head with TORX PLUS®/AUTOSERT

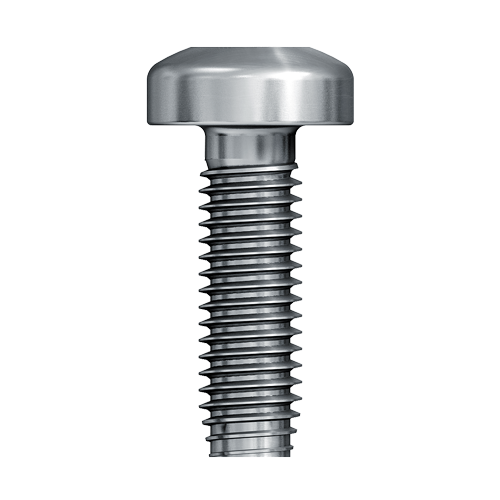

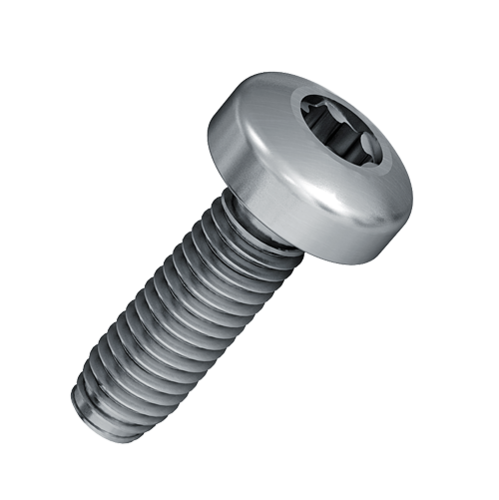

WN5152 pan head with TORX PLUS®/AUTOSERT
WN5153 oval countersunk head with TORX PLUS®/AUTOSERT
WN5154 flat countersunk head with TORX PLUS®/AUTOSERT

For detailed information, please refer to the EJOT company standard.
You can download these in our service area "CAD & more".
