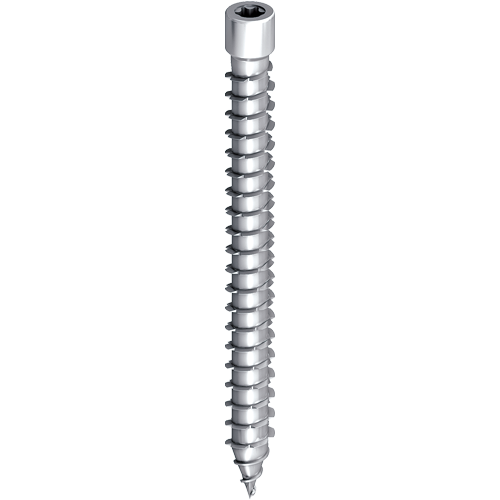

EJOT® Turbovite SA-H

Caratteristiche

  • Applicazioni

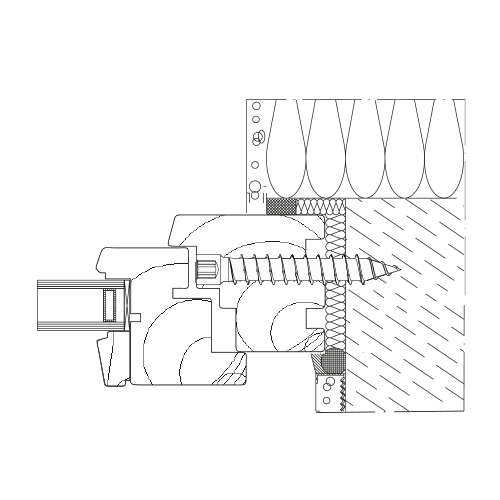

    • Per il fissaggio senza tasselli di serramenti in legno e legno/alluminio su muratura e calcestruzzo
    • Montaggio ottimale di porte e finestre
    • Installazione secondo le linee guida delle finestre e porte RAL
  • Caratteristiche

    • Classe di resistenza allo scasso (RC2)
    • Aderenza perfetta grazie alla speciale geometria del filetto
    • Elevata tenuta, fissaggio sicuro
    • La testa aderisce al telaio
    • Lunghezze disponibili da 60 a 180 mm
    • L'inserto T25 permette un fissaggio sicuro anche nel calcestruzzo più resistente
    • Acciaio al carbonio

    Installazione

    • Praticare un foro nel telaio di Ø 6,2 mm, distanze secondo norme di qualità RAL
    • Posizionare il telaio nell'apertura del muro
    • Praticare un foro di Ø 6 mm, Proforndità di foratura = Profondità di avvitamento + 10 mm
    • Fissaggio con le viti per telaio EJOT utilizzando apparecchiature comunemente in commercio

    Distanza dal bordo
    In materia di distanze dai bordi devono essere rispettate le istruzioni del produttore. In caso di assenza di dette informazioni, per queste viti deve essere considerato come valore di riferimento una distanza minima dal bordo di 50 mm.

  • Dati tecnici

    • Diametro della testa: 7,5 mm
    • Azionamento: TORX® T25
    • Forma della testa: Testa cilindrica
    • Rivestimento: zincato blu, passivato

    Profondità di serraggio minima

    • Calcestruzzo: 30 mm
    • Blocchi in arenaria calcarea, laterizio pieno: 40 mm
    • Mattone forato, calcestruzzo alleggerito, calcestruzzo cellulare: 60 mm
    • Legno morbido: 60 mm
    • Legno massiccio: 40 mm

    Supporto: Ø pre-foro/Metodo di foratura

    • Calcestruzzo ≥ C12/15,
      Blocchi pieni in arenaria calcarea, laterizio pieno: 6 mm Perforazione a rotopercussione
    • Blocco forato in arenaria calcarea, mattone forato, legno: 6 mm Perforazione a rotazione
    • Laterizio forato ≥ T12: 5 mm Perforazione a rotazione
    • Calcestruzzo cellulare ≥ PP4: Non necessario

    Note:
    In fase di installazione di elementi antiscasso o anti-caduta attenersi alle istruzioni di montaggio speciali!



Filtro

Filtri selezionati

    Descrizione articolo Codice articolo Diametro filetto mm Lunghezza mm Materiale Unità d´imballo
    SA-H-7,5x60 2249060601 7.5 60.0 Zincato bianco 100

    Dati tecnici

    Diametro filetto
    7.5
    Lunghezza
    60.0
    Materiale
    Zincato bianco
    Azionamento
    TORX T25
    Descrizione articolo
    SA-H-7,5x60
    Unità d´imballo
    100
    SA-H 7,5x80 2249080601 7.5 80.0 Zincato bianco 100

    Dati tecnici

    Diametro filetto
    7.5
    Lunghezza
    80.0
    Materiale
    Zincato bianco
    Azionamento
    TORX T25
    Descrizione articolo
    SA-H 7,5x80
    Unità d´imballo
    100
    SA-H 7,5x100 2249100601 7.5 100.0 Zincato bianco 100

    Dati tecnici

    Diametro filetto
    7.5
    Lunghezza
    100.0
    Materiale
    Zincato bianco
    Azionamento
    TORX T25
    Descrizione articolo
    SA-H 7,5x100
    Unità d´imballo
    100
    SA-H 7,5x120 2249120601 7.5 120.0 Zincato bianco 100

    Dati tecnici

    Diametro filetto
    7.5
    Lunghezza
    120.0
    Materiale
    Zincato bianco
    Azionamento
    TORX T25
    Descrizione articolo
    SA-H 7,5x120
    Unità d´imballo
    100
    SA-H 7,5x135 2249135601 7.5 135.0 Zincato bianco 100

    Dati tecnici

    Diametro filetto
    7.5
    Lunghezza
    135.0
    Materiale
    Zincato bianco
    Azionamento
    TORX T25
    Descrizione articolo
    SA-H 7,5x135
    Unità d´imballo
    100
    SA-H 7,5x150 2249150601 7.5 150.0 Zincato bianco 100

    Dati tecnici

    Diametro filetto
    7.5
    Lunghezza
    150.0
    Materiale
    Zincato bianco
    Azionamento
    TORX T25
    Descrizione articolo
    SA-H 7,5x150
    Unità d´imballo
    100
    SA-H 7,5x180 2249180601 7.5 180.0 Zincato bianco 100

    Dati tecnici

    Diametro filetto
    7.5
    Lunghezza
    180.0
    Materiale
    Zincato bianco
    Azionamento
    TORX T25
    Descrizione articolo
    SA-H 7,5x180
    Unità d´imballo
    100
